Papierabwickler RS-A

vollautomatischautomatischmit Achse

Produktübersicht

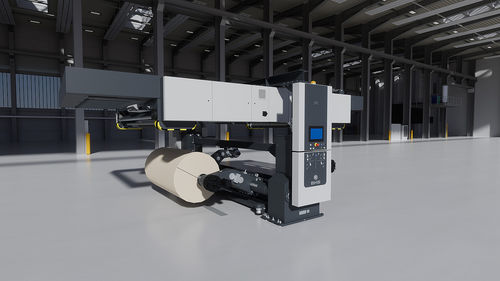

Der Abroller RS-A von BHS Corrugated ist ein Papierrollen-Abwickler für Wellpappenanlagen, die schnelle Rollenwechsel, präzise Bahnführung und hohe Anlagen­geschwindigkeiten benötigen. Die stabile Bauweise und die hochpräzise parallele Positionierung der Rollen tragen dazu bei, Geschwindigkeitseinbußen bei häufigen Wechseln zu minimieren.

Zweimaschinen-Kombination
Abroller und Splicer von BHS Corrugated arbeiten zusammen, um schnelle, kontinuierliche Verbindungen zu ermöglichen und Stillstandszeiten zu reduzieren.

Hohe Laufruhe

• Faltenfreies Abwickeln: Die spielfreie Keilführung zwischen Tragarmen und Tragwelle ermöglicht präzises Justieren der Arme und verhindert Faltenbildung beim Abwickeln.
• Hydraulikzylinder heben die Rollen mit hoher Präzision und Wiederholgenauigkeit.
• Mechanische Expansionskegel sorgen für sichere Spannbefestigung der Hülsen.
• Ventilierte Scheibenbremsen gewährleisten konstantes Bremsverhalten und gleichmäßige Bahnspannung über alle Geschwindigkeitsbereiche.

Rollenaufnahme und Mittelausrichtung

• Vollautomatisierte Handhabung: Die vollautomatische Rollenaufnahme ist mit Sensorik ausgestattet und gewährleistet sichere, reproduzierbare Arbeitsabläufe.
• Die Mitte der neuen Rolle wird automatisch an die Mitte der laufenden Rolle angepasst, sodass die Papierbahnen präzise ausgerichtet sind ohne manuellen Eingriff nach dem Splice.
• Restrollen oder Hülsen werden nach dem Splice automatisch abgelegt.

Erweiterbarkeit

• Bereit zur Integration: Der RS-A ermöglicht den Einstieg in das autonome Transportsystem BHS iMotion® und lässt sich mit dem BHS iShuttle® kombinieren.
• Das Reel Verification System (RVS) stellt die korrekte Rollenauswahl für jeden Abroller sicher.
• Einfache Integration in bestehende Wellpappenanlagen und Möglichkeit zur Aufnahme sehr schmaler Rollen, was Zykluszeiten verkürzt.

Maschinensicherheit

• Normenkonform: Entwickelt und gefertigt nach strengen Sicherheitsvorschriften, um Anwender zu schützen und einen zuverlässigen Betrieb sicherzustellen.

Technische Daten

• Maximale Betriebsgeschwindigkeit: bis zu 750 m/min
• Faltenfreies Abwickeln durch spielfreie Keilführung
• Hydraulisches Rollenheben
• Mechanische Expansionskegel zur sicheren Befestigung der Hülsen
• Ventilierte Scheibenbremsen für konstante Bahnspannung
• Vollautomatische Rollenaufnahme mit Sensorik
• Automatische Mittenausrichtung neuer Rollen an laufende Rollen
• Automatisches Ablegen von Restrollen/Hülsen nach dem Splice
• Kompatibel mit dem BHS iMotion® Transportsystem (RS-A)
• Integrationsoptionen: BHS iShuttle® und Reel Verification System (RVS)
