Cutter-Schneidemaschine iCMC

für Papierfür Plattenmit Betriebssoftware

Überblick

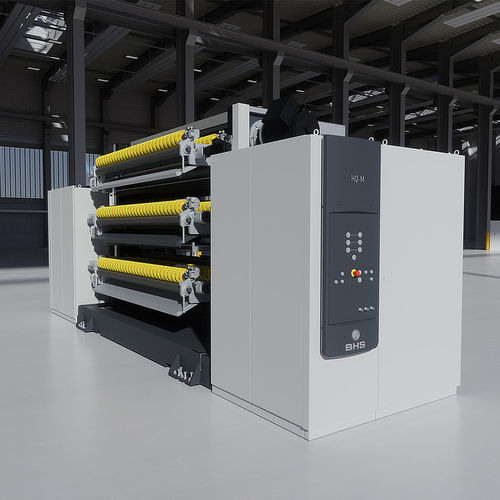

Der Cutoff HQ von BHS Corrugated ist ein hochpräziser Querschneider, ausgelegt für die industrielle Wellpappenproduktion bei hohen Geschwindigkeiten. Direkt angetriebene, sehr leichte Carbonfaser-Messerbalken liefern branchenführende Haulängenkurven und ermöglichen das exakte Schneiden sehr kurzer Bögen mit nur geringem Einfluss des Pappengewichts. Der Cutoff HQ schneidet Bögen bis zu 1800 g/m² bei voller Geschwindigkeit.

Arbeitsbreite
Die Arbeitsbreite ist konfigurierbar bis 3.350 mm. Eine größere Arbeitsbreite beeinflusst Haulängenkurve, Schnittgenauigkeit oder Schnittqualität nicht negativ. Optional kann der Cutoff HQ so konfiguriert werden, dass Produktionsabfall bei voller Maschinengeschwindigkeit bis zu 400 m/min ausgeschleust wird.

Integration
Das kompakte Design des Cutoff HQ ermöglicht eine schnelle und einfache Integration in bestehende Wellpappenanlagen und Produktionslinien bei minimalem Platzbedarf und geringen Anpassungen der Linie.

Maschinensicherheit
Der Cutoff HQ wird entwickelt und gefertigt, um hohen Sicherheitsstandards und strengen gesetzlichen Anforderungen zu entsprechen und so die Bedienersicherheit und den zuverlässigen Betrieb in industriellen Umgebungen sicherzustellen.

intelligent Cut-to-Mark Control (iCMC)
QR-Codes am Cutoff HQ dienen zur Auslösung des Schnittsignals und ermöglichen eine Closed-Loop-Regelung. Kamerasysteme auf mehreren Ebenen vor und nach der Schneideinheit führen eine lückenlose Druckbilderkennung der Preprint aus. Das System löst den HQ-Schnitt automatisch anhand der QR-Code-Informationen aus, sodass eine Kalibrierung der Passmarke entfällt. Dadurch werden Anfahrabfälle und Eingriffe des Bedienpersonals reduziert. Die Closed-Loop-Nachregelung passt den HQ-Schnitt in Echtzeit auf Basis der vom Kamerasystem erkannten Abweichungen an, erhöht die bogengenaue Schnittkorrektur pro Bogen und reduziert den Anfahrabfall weiter.

Charakteristiken / Technische Spezifikationen

• Direkt angetriebene, sehr leichte Carbonfaser-Messerbalken für branchenführende Haulängenkurven
• Exaktes Schneiden sehr kurzer Wellpappenbögen bei extrem hoher Geschwindigkeit
• Geringer Einfluss des Pappengewichts auf die Schneidleistung
• Schneidfähig bis zu 1800 g/m² bei voller Geschwindigkeit
• Arbeitsbreite: konfigurierbar bis 3.350 mm
• Optionale Ausschleusung von Produktionsabfall bei voller Maschinengeschwindigkeit bis 400 m/min
• Kompaktes Design für schnelle Integration in bestehende Wellpappenanlagen
• iCMC: QR-Code-Triggerung und kamerabasierte Druckbilderkennung für automatische Auslösung und Closed-Loop-Echtzeitkorrektur
• Konstruiert und gefertigt zur Einhaltung hoher Maschinensicherheitsstandards
