Klebesystem

Produktübersicht

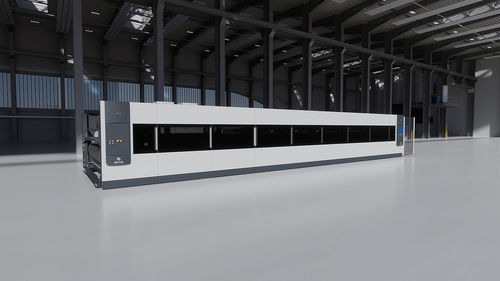

Der Double Facer von BHS Corrugated übernimmt Verklebung, Trocknung und Bahntransport von Mikroflute bis zur schweren Dreifachwellpappe. Er ist auf hohe Bahngeschwindigkeiten und stabile Bahnqualität über verschiedene Sorten ausgelegt.

Platerol-Beladungssystem
Das Platerol-Beladungssystem kombiniert Walzen- und Andrückschuhprinzipien, um eine effiziente Wärmeübertragung und zuverlässige Bahnverbindungen zu gewährleisten. Liniendruck und Flächendruck werden abgestimmt, um Kaliberverluste bei schmalen Arbeitsbreiten zu vermeiden. Das System ist voll automatisiert und vom Bedienpult oder lokalen Schaltraum bedienbar.

• Kombination aus Rolle und Andrückschuh für optimierten Wärmetransfer
• Einstellbarer Linien- und Flächendruck zur Kalibererhaltung
• Weniger Ausschuss bei schnellen Sortenwechseln
• Vollautomatisiert; Bedienung über Konsole oder lokale Station

Technische Merkmale
Das Machine Control Center (MCC) ist die Bedienerschnittstelle und Systemüberwachung, die Maschinenstatus, Diagnosen und Einstellungsmanagement zusammenführt. Das MCC ermöglicht Tests, Änderungen und das Speichern von Parametern und enthält ein integriertes Reinigungsprogramm. Ein Spezialband erhöht die Verschleißfestigkeit, verbessert das Trocknungsverhalten und sorgt für planlage der Wellpappe.

• MCC mit Laufstundenzähler, Wartungshinweisen und komplexer Diagnose
• Integriertes Reinigungsprogramm
• Verbessertes Band: erhöhte Verschleißfestigkeit, verbessertes Trocknen, konstante Planlage

Andrückschuhe und Heizplatten
Der gleichmäßige Flächendruck der Andrückschuhe sorgt für einen effizienten Wärmetransfer zwischen Heizplatte und Wellpappe und verhindert das Zusammendrücken der Bahn über die Breite. Heizplatten sind auf einem stabilen Grundträger montiert, um die Planlage in allen Betriebszuständen zu erhalten und schnell auf Produktionsänderungen zu reagieren. Große Fronttüren und ein höhenverstellbares Beladungssystem erleichtern Reinigung und Wartung.

• Gleichmäßiger Flächendruck für effizienten Wärmetransfer
• Stabile Montagebasis für planliegende Heizplatten
• Schnelle Reaktion auf Produktionsänderungen; weniger Ausschuss
• Große Fronttüren und verstellbare Beladung für nahezu selbstreinigende Wirkung

DualBoost
DualBoost ist ein Einlaufmodul, das die Produktionsgeschwindigkeit erhöht und die Amortisation beschleunigt, indem es die Beheizung der unteren Deckbahn mit einer Dampfanfeuchtung der oberen Bahn kombiniert. Beide Funktionen sind unabhängig steuerbar, um Geschwindigkeit und Sortenanzforderungen zu erfüllen. Der Dampf wird in Laufrichtung appliziert, um Papier und Stärke an den Flutenspitzen vor dem Verkleben zu konditionieren, die innere Energie zu erhöhen und das Austrocknen zu reduzieren. Die Sprüheinheit ist wartungsarm ausgelegt.

• Kombiniert Linerheizung und Dampfanfeuchtung zur Verbesserung des Klebevorgangs
• Unabhängig steuerbar nach Geschwindigkeit und Sorte
• Dampf in Laufrichtung; wartungsarme Sprühöffnungen
• Berichtete Vorteile: Klebefestigkeitszunahme bis ~10%; Produktionssteigerungen typ. bis +30 m/min (Doppelwelle) und bis +20 m/min (Dreifachwelle)

Maschinensicherheit
Der Double Facer ist so ausgelegt, dass er geltende Sicherheitsstandards und Vorschriften erfüllt. Sicherheitsfunktionen und Maschinendesign haben den Schutz des Bedienpersonals und den sicheren Betrieb zum Ziel.

Charakteristika / Spezifikationen

• Anwendungsbereich: Mikroflute bis Dreifachwelle
• Belastungssystem: Platerol (Kombination Rollen + Andrückschuhe), vollautomatisch
• DualBoost-Modul: Linerheizung + Dampfanfeuchtung, unabhängig steuerbar, wartungsarme Sprüheinheit
• MCC: Systemüberwachung, Laufstundenzähler, Wartung, Diagnose, Einstellungsmanagement, integriertes Reinigungsprogramm
• Band: erhöhte Verschleißfestigkeit, verbessertes Trocknungsverhalten, gewährleistet Planlage
• Heizplatten: stabile Grundträger-Montage, schnelle Reaktion auf Produktionsänderungen, große Fronttüren und höhenverstellbare Beladung für Reinigung
• Berichtete DualBoost-Kennzahlen: ~+10% Klebefestigkeit; Produktionssteigerung bis +30 m/min (Doppelwelle), bis +20 m/min (Dreifachwelle)
