Laufsteg

Produktübersicht

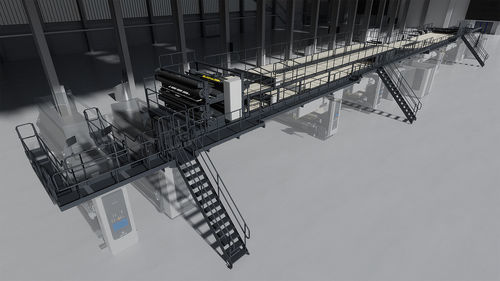

Die Brücke führt die einseitigen Wellpappenbahnen zur Brückenführung und weiter zur Brückenbremse. Auslegbar für ein-, zwei- und dreiwellige Wellpappe. Das in die Brückenführung integrierte Dosiersystem Webtrol erfasst und erlaubt die Steuerung der Einseitenbahnlage am Ende der Brücke.

Hauptmerkmale

• Webtrol-Dosiersystem für präzises Positionieren zur Anlagenmitte oder zur Außenbahn
• Regelbare Bremswalze zur Erzeugung einer präzisen, konstanten Bahnspannung für optimales Erwärmen, Auftragen der Klebstoffe und Verklebung
• Bremswiderstand pneumatisch einstellbar über eine Bürstenstation mit verschleißarmen Bürsten
• Einsetzbar für ein-, zwei- und dreiwellige Wellpappen

Regeldynamik
Ausgelegt für hohe Produktionsgeschwindigkeiten (bis zu 450 m/min). Eine Pufferfunktion sorgt für konstante Bahngeschwindigkeiten. Leistungsfähiges Antriebs- und Spannsystem gewährleistet sicheren Bahnbetrieb; Kern der Antriebsstation ist ein frequenzgeregelter Motor, gekoppelt mit dem Single Facer.

Bedienung
Wartungsfreundliches, bedienerorientiertes Design mit Bedienpult und integriertem oder eigenständigem Touchpanel. Produktionsüberwachung und schnelle Diagnosen werden unterstützt. Das Zero Defect System (ZDS) gibt Frühwarnungen bei Abweichungen, reduziert Ausschuss und beschleunigt die Fehlersuche.

Maschinensicherheit
Konzipiert zur Einhaltung strenger internationaler Sicherheitsvorschriften. Viele Komponenten sind teils vormontiert und als Module zur schnellen Montage auf der Baustelle lieferbar.

Charakteristiken / Technische Spezifikationen

• Einsatzbereich: Führung und Bremsung der einseitigen Bahn vor Klebstoffauftrag/Verklebung
• Unterstützte Bahntypen: ein-, zwei- und dreiwellige Wellpappe
• Positionierungssystem: Webtrol-Dosiersystem integriert in die Brückenführung
• Bremse: regelbare Bremswalze mit pneumatischer Regelung über Bürstenstation (verschleißarme Bürsten)
• Maximale Auslegungsfahrgeschwindigkeit: bis zu 450 m/min
• Antrieb: frequenzgesteuerter Motor gekoppelt mit Single Facer
• Funktionen: Pufferfunktion, manuelle Abfallausschleusung auf der Brücke, leistungsstarkes Spannsystem
• Steuerung & Diagnose: integriertes oder eigenständiges Touchpanel; Zero Defect System (ZDS)
• Lieferung & Montage: teilmontierte Elemente; modulare Lieferung für schnelle Installation
