Spaltmaschine für Papier SR series

Rollenautomatisch

Produktübersicht

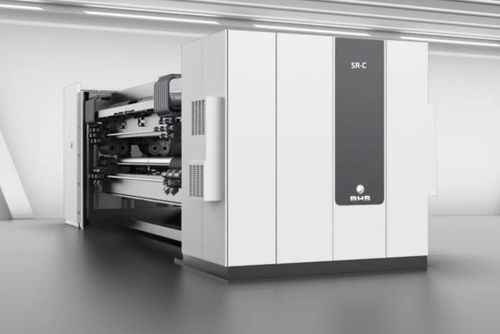

Die Slitter Scorer SR-C Module von BHS Corrugated sind für präzises Längsschneiden und Rillen auf Wellpappenlinien ausgelegt. Das modulare Konzept bietet Flexibilität für häufige Auftragswechsel und digital bedruckte Aufträge bei hoher Geschwindigkeit und präziser Positionierung von Rillern und Messern. Jede Längsklinge ist mit einer integrierten Schleifeinheit ausgestattet, die ein automatisches Nachschärfen während des Betriebs entsprechend Laufmetern und Wellpappenqualität ermöglicht.

Hauptmerkmale

• Hochpräzise und hochschnelle Positionierung von Rillern und Messern
• Integrierte Klingen-Schleifvorrichtung für automatisches Nachschärfen im Betrieb
• Modulares, kompaktes Design für flexible Nachrüstbarkeit und Anpassung an unterschiedliche Wechselgeschwindigkeiten

SR-C Konfigurationen

• 2 Rillstationen + 1 Schnittstation
• 2 Rillstationen + 2 Schnittstationen

Swing-Change Technologie
Die patentierte Swing-Change-Technik hält die Trimmklingen kontinuierlich im Bahnverbund, wodurch ein reibungsloser, staufreier Auftragswechsel möglich wird. Schnelles, paralleles Positionieren der Werkzeugkörper ermöglicht schnelle Rüstvorgänge ohne Geschwindigkeitsreduktion.

Maschinensicherheit
Die SR-C ist nach strengen Sicherheitsvorschriften ausgelegt. Konstruktion und Komponentenwahl unterstützen die Arbeitssicherheit und die Einhaltung gesetzlicher Vorgaben.

intelligent Line-Following-System (iLFS)
QR-Codes an der Slitter Scorer in Kombination mit Kamera-Systemen vor und nach der Einheit erlauben automatisches Positionieren von Messern und Rillern, Auslösen von Formatwechseln und Closed-Loop-Nachregelung mit vollständiger Preprint-Erkennung. iLFS-Funktionen umfassen:

• Automatische Positionierung von SR-Messern und Rillern je nach Preprint-Auftrag
• Automatisches Auslösen von Formatwechseln und Steuerung der Aufklebesynchronisation
• Live-Track der Auftragslänge und Visualisierung am Wellpappendisplay
• Genaue Abfallerkennung und Closed-Loop-Echtzeit-Nachregelung

FastAutoAux
Für Tandemaufträge und häufiges Umpositionieren der Riller ausgelegt: FastAutoAux ermöglicht Tandemwechsel praktisch ohne Geschwindigkeitsbegrenzung, minimiert Verschnitt und erhöht die Planungsflexibilität.

CorruCleaner
System zur Entfernung von Schmutz, Staub und Fasern zur Vorbereitung der Oberfläche für hochwertige Druckergebnisse. CorruCleaner reduziert Energieverbrauch und Lärmbelastung im Vergleich zu Druckluftlösungen, ist schnell installierbar und kann OPEX-Einsparungen ermöglichen.

Technische Daten

• Modell / Serie: SR-C
• Konfigurationen: 2 Rillstationen + 1 oder 2 Schnittstationen
• Integrierte Klingen-Schleifvorrichtung mit automatischem Nachschärfen basierend auf Laufmetern und Materialqualität
• Patentierte Swing-Change-Technologie für kontinuierliche Auftragswechsel
• iLFS mit QR-Code-basierter Positionierung und kamerabasierter Preprint-Erkennung
• QR-Code-Erfassung bei Wellpappengeschwindigkeiten bis zu 400 m/min
• iLFS-Funktionen: automatische Positionierung, Formatwechsel-Auslösung, Splice-Synchronisation, Live-Auftragsverfolgung, genaue Abfallerkennung, Closed-Loop-Nachregelung
• FastAutoAux für nahezu geschwindigkeitsunbegrenzte Tandemwechsel und minimale Verschnittmengen
• CorruCleaner verfügbar zur Oberflächenreinigung und Verbesserung der Druckqualität mit Energie- und Lärmreduktion
• Modularer, kompakter Aufbau für häufige Umrüstungen und digital bedruckte Aufträge
• Entwurf und Fertigung gemäß hohen Sicherheits- und Regulierungsstandards
