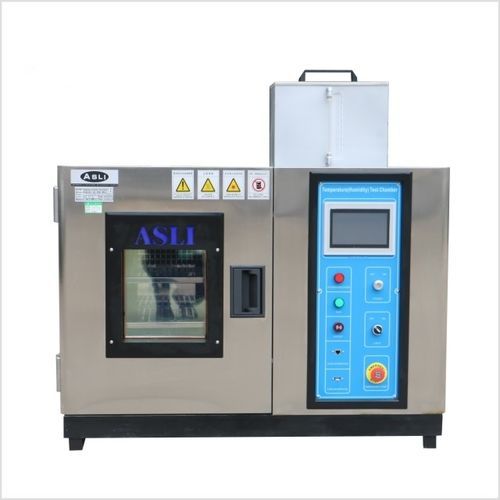

Klimakammer TH series

thermostatischTemperaturFeuchte

Overview
Die Tisch-Stabilitätsprüfkammer bietet kontrollierte Temperatur- und Feuchtebedingungen zur Leistungsbewertung in Luftfahrt, Verteidigung, Schifffahrt, Automobil, Elektronik, Messwesen, Materialprüfung und Batteriesystemen. Die TH-Serie ist in vorgefertigten und kundenspezifischen Größen erhältlich und ermöglicht konfigurierte Temperaturanstiegsraten, Feuchtigkeitsbereiche sowie verschiedene Standard- und Sonderausstattungen für Dauer-, Temperaturzyklus- und Schnellwechselprüfungen.

Applications

• Luft- und Raumfahrt & Verteidigung: Environmental stress screening für Avionik, Sensoren und Bauteile unter extremen Temperatur- und Feuchtebedingungen.
• Automotive & E-Fahrzeuge: Zuverlässigkeitstests für Steuergeräte, Motoren und Fahrzeugelektronik; Batterietests mit explosionsgeschützten Optionen.
• Elektronik & Halbleiter: Stabilitäts- und Feuchteprüfungen für Leiterplatten, ICs, Steckverbinder und Verbrauchergeräte vor der Serienproduktion.
• LED & Beleuchtung: Validierung thermischer Leistung und Feuchtebeständigkeit für Module, Treiber und Leuchten.
• Verpackung & Transport: Dampheat- und Temperaturzyklustests für Verpackungsmaterialien und transportierte Produkte.
• Photovoltaik & neue Energien: Dampheat- und Zyklustests für Solarzellen, Module und Energiespeicherelemente.
• Materialforschung: Beschleunigte Alterung und Bewertung der Umweltstabilität von Polymeren, Verbundwerkstoffen, Beschichtungen und Metallen.
• Universitäten & Prüflabore: normkonforme Prüfbedingungen für Forschung, Zertifizierung und F&E.

Models

• TH-80
• TH-150
• TH-225
• TH-408
• TH-800
• TH-1000

Options & Key Features

• Temperaturbereich: wählbare niedrige Optionen 25℃, 0℃, -20℃, -40℃, -60℃, -70℃; hohe Optionen 150℃, 180℃, 200℃.
• Feuchtebereich: wählbar 20%–98% r.F., 10%–98% r.F. oder 5%–98% r.F.
• Regelung: PID-Steuerung mit Touch-Display; Regelgenauigkeit ±0.5℃ und ±2.5% r.F. (je nach Konfiguration).
• Konstruktion: Innenkammer SUS 304# Edelstahl; Außengehäuse Edelstahl oder lackierter kaltgewalzter Stahl; hochdichte wärmebeständige Isolierung.
• Kühlung: Luft- oder Wasserkühlung; Single-Segment-Kompressor (bis -40℃) oder Doppel-Segment-Kompressor (bis -70℃).
• Sicherheit: Kompressorschutz bei Überlast, Hoch-/Niederspannungsschutz, Überfeuchte- und Übertemperaturalarme, fusssicherer Schalter und Wasser-Mangel-Warnung.
• Optionale Zubehörteile: Zugriffsdurchführungen, Innenöffnungstür, zusätzliche Ablagen, Recorder, Enthärter-Wasserfilter, Trockensauerstoffspülung, explosionsgeschützte/ Batterie-Sicherheitsoptionen.
• Konnektivität & Daten: USB, Fernzugriff, mehrsprachige Anzeige und Alarmhistorie für Protokollierung und Fehleranalyse.

Technical specifications (summary)
Innenmaße BxHxT (mm): 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
Außenmaße BxHxT (mm): 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
Analytische Genauigkeit / Uniformität: 0.1℃; 0.1% r.F. / ±2.0℃; ±3.0% r.F.
Regelgenauigkeit: ±0.5℃; ±2.5% r.F.
Temperaturänderungsrate: Anstieg approx. 0.1–3.0℃/min; Abfall approx. 0.1–1.5℃/min (min. 1.5℃/min als Sonderoption)
Material: Innen SUS 304# Edelstahl; Außen Edelstahl oder lackierter Stahl; hochdichte Isolierung
Kühlsystem: Luft- oder Wasserkühlung; Single-/Double-Segment-Kompressoren
Kompressor-Marken (Standardoptionen): Tecumseh oder Bitzer
Stromversorgung: AC 220V 1ph 3 Leitungen, 50/60 Hz oder AC 380V 3ph 5 Leitungen, 50/60 Hz
Gewicht ca. (kg): 150 | 180 | 250 | 320 | 400 | 450

Key Product Advantages

• Stabile, reproduzierbare Prüfbedingungen durch PID-Regelung und Touch-Interface.
• Energiesparende Kältetechnik mit elektronischem Expansionsventil und hochdichter Isolierung.
• Korrosionsbeständige Innenauskleidung aus SUS 304 für einfache Reinigung und lange Lebensdauer.
• Flexible Feuchteregelungsoptionen für unterschiedliche Prüfanforderungen.
• Umfassende Schutzfunktionen und konfigurierbare Batterie-/Explosionssicherheitsoptionen.
• Datenprotokollierung und Konnektivität für Berichte, Audit-Trails und Fernüberwachung.
• Kundendienst: einjähriger Teileaustausch und ISO 17025 Kalibrierungsoptionen.

Common Test Standards

• IEC 60068-2-1 — Cold
• IEC 60068-2-2 — Dry Heat
• IEC 60068-2-78 — Damp Heat, Steady State
• IEC 60068-2-30 — Damp Heat, Cyclic
• ISO 139 — Standard Atmospheres for Conditioning and Testing
• ASTM D1776 — Conditioning and Testing Textiles
• MIL-STD-810 — Environmental Engineering Considerations and Laboratory Tests
• GB/T 2423 — Environmental Testing for Electric and Electronic Products
