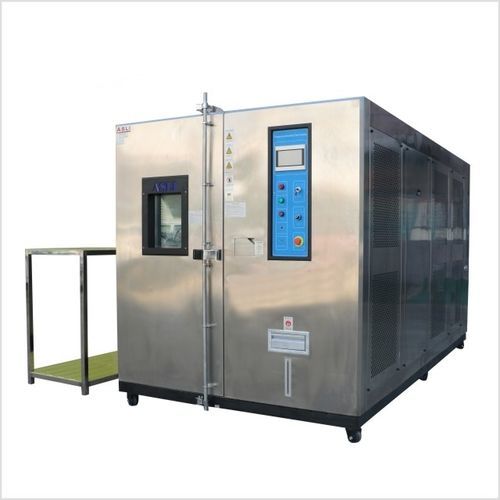

Klimakammer TH series

thermostatischFeuchteTemperatur

Beschreibung
Die Damp-Heat-Prüfkammer für Solarmodule ist ausgelegt für die Entwicklung, Verifikation und Langzeit-Zuverlässigkeitsprüfungen von PV-Modulen. Die Kammer bietet konfigurierbare Musterrahmen passend zu Modulabmessungen und führt standardisierte 85 °C / 85% r.F.-Tests sowie Feuchte-Vereisungs- und thermische Zyklusprofile zur PV-Qualifikation durch.

PV-Tests & Fähigkeiten

• PV-Test: geeignet für verschiedene PV-Modulgrößen
• Prüftemperatur (Damp Heat): 85 °C ±2 °C
• Relative Feuchte (Damp Heat): 85% ±5% r.F.
• Prüfdauer (Damp Heat): bis zu 1000 h
• Kapazitätsoptionen Paneele: 4 / 6 / 8 / 10 / 12 Stück
• Unterstützte Prüfungen: Damp Heat (DH), Thermal Cycle (TC), Humidity-Freeze (HF)

Normen & Konformität

• IEC 61215 (inkl. MQT 13 Damp Heat / MQT 11 Thermal Cycling / MQT 12 Humidity-Freeze)
• IEC 61646
• UL 1703
• IEC 62108
• IEEE 1513
• IEC 61730
• GB 9535
• GB 18911
• IEC 61215-2016 (DH 4.13, TC 4.11, HF 4.12) und IEC 61730-2016 (MST51/MST52/MST53)

Prüfbedingungen (Damp Heat)

• Temperatur: 85 ± 2 °C
• Feuchte: 85% ± 5% r.F.
• Prüfdauer: 1000 Stunden (typischer Langzeit-DH-Test)
• Zweck: Bewertung der Beständigkeit des Moduls gegen langanhaltendes Eindringen von Feuchtigkeit

Humidity-freeze Prüfbedingungen

• Niedrigtemperatur: -40 °C (konfigurierbar)
• Höchsttemperatur: 85 °C
• Maximale Anstiegs-/Abfallrate: 200 °C/Stunde (≈ 3,33 °C/min)
• Zyklusdauer: 24 Stunden pro Zyklus, typischer Test: 10 Zyklen (240 Stunden)
• Zweck: Bewertung der Beständigkeit gegenüber Folgen von hoher Temperatur/Feuchte gefolgt von Unternullbedingungen

Technische Daten (Modellvergleich)
Modell | Innenmaß BxHxT (mm) | Außenmaß BxHxT (mm) | Ca. Gewicht (Kg)
TH-80 | 400x500x400 | 950x1650x950 | 150
TH-150 | 500x600x500 | 1050x1750x1050 | 180
TH-225 | 600x750x500 | 1200x1900x1150 | 250
TH-408 | 600x850x800 | 1200x1950x1350 | 320
TH-800 | 1000x1000x800 | 1600x2000x1450 | 400
TH-1000 | 1000x1000x1000 | 1600x2100x1450 | 450

Temperaturbereich | Tmin-Optionen: A: 25 °C; B: 0 °C; C: -20 °C; D: -40 °C; E: -60 °C; F: -70 °C; Tmax-Optionen: 150 °C, 180 °C, 200 °C
Luftfeuchtebereich | Optional: 20%~98% r.F. / 10%~98% r.F. / 5%~98% r.F.
Analytische Genauigkeit / Verteilungsgenauigkeit | 0,1 °C; 0,1% r.F. / ±2,0 °C; ±3,0% r.F.
Regelgenauigkeit Temp/Feuchte | ±0,5 °C; ±2,5% r.F.
Anstiegs-/Abfallgeschwindigkeit | Anstieg ca. 0,1~3,0 °C/min; Abfall ca. 0,1~1,5 °C/min (1,5 °C/min als Sonderoption)
Material | Innenraum: SUS 304# Edelstahl; Außen: Edelstahl oder lackierter kaltgewalzter Stahl; Isolierung: hochtemperaturbeständiger, hochdichter Schaum
Kühlsystem | Luft (Ventilator) oder Wasserkühlung; einstufiger Kompressor (bis -40 °C), zweistufiger Kompressor (bis -70 °C)
Schutzvorrichtungen | Schalter ohne Sicherung; Kompressor-Überlastschutz; Kältemittel Hoch/Niederschutz; Schutz bei Überfeuchte und Übertemperatur; Sicherungen; Fehleralarm; Wasser-Mangel-Warnung
Optionale Zubehörteile | Innentür mit Bedienloch; Recorder; Wasserreiniger; Entfeuchter; Zugangsöffnungen; Regale
Kompressor | Optionen: Tecumseh (France) oder Bitzer (Germany)
Stromversorgung | AC 220V 1ph 3-Leiter, 50/60 Hz ODER AC 380V 3ph 5-Leiter, 50/60 Hz

Wesentliche Vorteile

• Erfüllt IEC 61215-Sequenzen für DH (MQT 13), TC (MQT 11) und HF (MQT 12)
• Präzise PID-Regelung mit 7" Touchscreen für ±0,5 °C und ±2,5% r.F. Regelgenauigkeit
• Anstiegsraten geeignet für Humidity-Freeze und Thermal-Cycling-Anforderungen
• Breiter wählbarer Temperaturbereich bis -70 °C und bis +200 °C
• Korrosionsbeständiger Innenraum aus SUS 304 geeignet für hohe Feuchtebelastung
• Umfassende Schutzfunktionen für dauerhaften Betrieb

Anwendungen

• PV-Modulproduktion: DH-, TC- und HF-Prüfungen für kristallines Silizium und Dünnschichtmodule
• Solarzellen-F&E: Designverifikation und Dauerheitsbewertung
• Neue Energien & Energiespeicherung: Umweltalterungstests für Batterien und Komponenten
• Externe Prüflabore: Zertifizierungs- und normkonforme Prüfprogramme
• Luft- und Raumfahrt, Automotive, Elektronik und Forschungseinrichtungen für Umweltestressprüfungen

Technische Merkmale / Spezifikationen

• Verfügbare Modelle: TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000
• Innenmaße: 400x500x400 mm bis 1000x1000x1000 mm je nach Modell
• Temperaturbereich: Tmin wählbar bis -70 °C; Tmax 150/180/200 °C
• Feuchteregelung: konfigurierbar bis 98% r.F.
• Regelgenauigkeit: Temperatur ±0,5 °C; Feuchte ±2,5% r.F.
• Auflösung / Gleichmäßigkeit: 0,1 °C; 0,1% r.F. / ±2,0 °C; ±3,0% r.F.
• Anstiegs-/Abfallraten: Anstieg bis ≈3,0 °C/min; Abfall bis ≈1,5 °C/min (Sonderoption möglich)
• Konstruktion: Innenraum SUS 304; lackierte oder Edelstahl-Außenverkleidung; hochdichte Isolierung
• Kühlung: Luft- oder Wasserkühlung; einstufige oder zweistufige Kompressoren je nach Anforderung
• Sicherheit: Übertemperatur, Überfeuchte, Kompressorüberlast, Wasser-Mangel-Alarm, Fehleranzeigen
• Optionen: Bedienloch in Innentür, Recorder, Wasserreiniger, Entfeuchter, Regale, Zugangsöffnungen
• Stromversorgung: AC 220V einphasig oder AC 380V dreiphasig (50/60 Hz)
