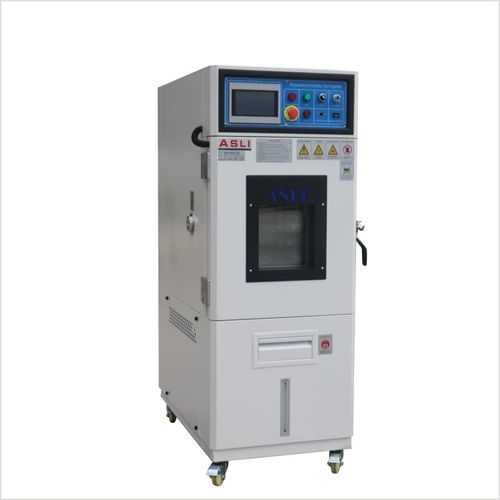

Thermostatische Prüfkammer TH series

KlimaFeuchteTemperatur

Übersicht
Dieser kompakte vertikale Stand-Labortestschrank bietet präzise Temperatur- und Feuchtigkeitsregelung für Prüfungen an Leiterplatten und Halbleitern. Geeignet für Zuverlässigkeits- und Stabilitätsbewertungen kleiner Proben, einschließlich Langzeitprüfungen 85°C / 85% RF. Das Gerät kombiniert Temperatur- und Feuchtigkeitssteuerung und -anzeige, Sicherheitsfunktionen, eine bedienerfreundliche Oberfläche und eine kompakte Aufstellfläche für den Laborbetrieb.

Produktdetails

• Temperaturregel- und Anzeigeeinheit
• Feuchtigkeitsregel- und Anzeigeeinheit
• Fähig zu Langzeitprüfungen 85°C / 85% RF
• Umfassendes Sicherheitsschutzsystem
• Einfache Bedienung mit benutzerfreundlicher Schnittstelle

Hauptmerkmale

• Oberflächenbehandlung (mist-strip) und rundes Gehäuse
• Rechteckiges Doppelverglasungs-Fenster mit Innenbeleuchtung zur Probenbeobachtung
• Doppellagig isolierte luftdichte Türen zur wirksamen Temperaturhaltung
• Extern anschließbares Wasserversorgungssystem zum Nachfüllen des Befeuchterbehälters und automatischem Recycling
• Französischer Tecumseh-Kompressor mit umweltverträglichen Kältemitteln (R23, R404A)
• LCD-Steuereinheit zeigt Sollwert und Istwert gleichzeitig an
• Steuereinheit unterstützt Mehrsegment-Programmbearbeitung sowie Schnell- oder Rampensteuerung von Temperatur und Feuchte

Technische Daten (Tabelle)
Modell: TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000
Innenmaß BxHxT (mm): 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
Außenmaß BxHxT (mm): 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
Temperaturbereich: Tmin (niedrige Temperaturoptionen) A: 25°C, B: 0°C, C: -20°C, D: -40°C, E: -60°C, F: -70°C; Tmax (hohe Temperaturoptionen): 150°C, 180°C, 200°C
Feuchtebereich: Optional: 20%~98% r.F. / 10%~98% r.F. / 5%~98% r.F.
Analytische Genauigkeit / Verteilungs‑Gleichmäßigkeit von Temperatur und Feuchte: 0,1°C; 0,1% r.F. / ±2,0°C; ±3,0% r.F.
Regelgenauigkeit Temperatur und Feuchte: ±0,5°C; ±2,5% r.F.
Temperaturanstiegsgeschwindigkeit: ca. 0,1~3,0°C/min
Temperaturrückgangsgeschwindigkeit: ca. 0,1~1,5°C/min (Sonderoption: mind. 1,5°C/min)
Material: Innenraum: SUS 304# Edelstahl; Außen: Edelstahl oder kaltgewalzter Stahl mit Lackbeschichtung; Isolierung: hochdichte, wärmebeständige Schaummaterialien (Formiat‑Chlor / Ethylacetat‑Typen)
Kühlsystem: Luftkühlung oder Wasserkühlung; Einkompressoren‑Segment für -40°C; Zweikompressoren‑Segment für -70°C
Schutzeinrichtungen: Schalter ohne Sicherung, Kompressorschutz gegen Überlast, Kältemittel‑Hoch/Niederspannungsschutz, Über‑Feuchte- und Über-Temperatur‑Schutz, Sicherungen, Fehlerwarnsystem, Wassermangelwarnung
Optionale Zubehörteile: Innentür mit Bedienloch, Recorder, Wasserreinigungsanlage, Entfeuchter
Kompressor: Tecumseh (Frankreich) oder Bitzer (Deutschland)
Netzanschluss: AC 220V 1ph 3 Leiter, 50/60 Hz | AC 380V 3ph 5 Leiter, 50/60 Hz
Ca. Gewicht (Kg): 150 | 180 | 250 | 320 | 400 | 450

Modell TH-64 — Schnellübersicht

• Innen: 400×400×400 mm
• Außen: B650×H1620×T1090 mm
• Feuchte: 20%~98% r.F.
• Gewicht: 75 Kg
• Netz: AC 220V 1ph 3 Leiter

Anwendungen in Branchen

• Laborforschung — kompakte Standbauweise für komfortable Bedienung
• Elektronik & Halbleiter — Stabilitäts- und Feuchteprüfungen für Leiterplatten, ICs und Steckverbinder
• Automotive & EV — Zuverlässigkeitsprüfungen für Steuergeräte, Motoren und Fahrzeugelektronik unter Temperaturzyklen und Feuchthitze
• Luft‑ und Raumfahrt & Verteidigung — Umweltscreening für Avionik und Sensoren
• Materialforschung — Beschleunigte Alterung und Umweltstabilität für Polymere, Verbundwerkstoffe, Beschichtungen und Metalle
• Verpackung & Transport — Feuchte- und Temperaturzyklen für Verpackungsmaterialien und Behälter
• Photovoltaik & Neue Energien — Feuchte- und Temperaturzyklen für Solarzellen, Module und Energiespeicherkomponenten
• Universitäten & Prüfstellen — normkonforme Prüfbedingungen für Forschung und Zertifizierung

Anwendbare Prüfstandards

• IEC 60068-2-1 — Kälte
• IEC 60068-2-2 — Trockenhitze
• IEC 60068-2-78 — Feuchte, stationär
• IEC 60068-2-30 — Feuchte, zyklisch
• ISO 139 — Standard‑Atmosphären für Konditionierung und Prüfung
• ASTM D1776 — Konditionierung und Prüfung von Textilien
• MIL-STD-810 — Umwelttechnische Überlegungen und Laborprüfungen
• GB/T 2423 — Umweltprüfungen für elektrische und elektronische Produkte

Merkmale / Technische Spezifikationen

• Handelsmodell: TH-80-D (TH‑Serie: TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000)
• Temperaturbereich: wählbare Niedertemperaturoptionen bis -70°C und Höchsttemperaturen bis 200°C
• Feuchteregelung: wählbare Bereiche bis 98% r.F.
• Regelgenauigkeit: ±0,5°C; ±2,5% r.F.; analytische Genauigkeit: 0,1°C; 0,1% r.F.
• Rampraten: Anstieg 0,1~3,0°C/min; Abfall 0,1~1,5°C/min (optionell mind. 1,5°C/min)
• Materialien: Innenraum SUS 304#; Außen Edelstahl oder lackierte kaltgewalzte Stahlbleche; hochdichte Isolierung
• Kühlung: Luft- oder Wasserkühlung; ein-/zweistufige Kompressoren für tiefe Temperaturen
• Schutzfunktionen: elektrische Schutzvorrichtungen, Überlastschutz, Kältemittelschutz, Über‑Feuchte/Temperatur‑Warnungen und Fehleralarme
• Optionale Zubehörteile: Innentür mit Bedienloch, Recorder, Wasserreiniger, Entfeuchter
• Kompressor‑Referenzen: Tecumseh, Bitzer
• Netzanschlussoptionen: AC 220V (1ph) oder AC 380V (3ph), 50/60 Hz
• Ca. Gewicht: von 75 kg (TH-64) bis 450 kg (TH-1000) je nach Modell
