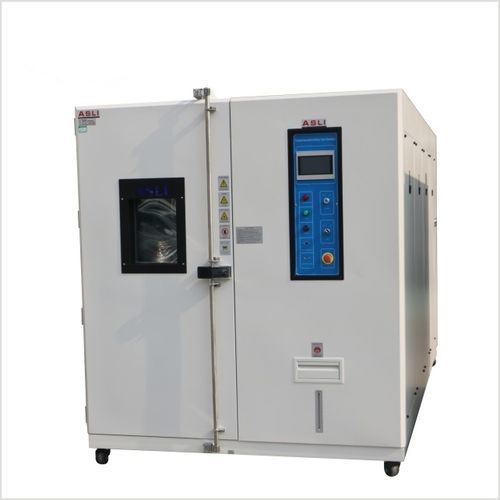

Klimakammer TH series

thermostatischTemperaturFeuchte

Beschreibung
Die Feuchte‑Frost‑Prüfkammer der TH‑Serie ist ein klimatisches Prüfsystem zur beschleunigten Alterung und Qualifizierung von Photovoltaik(PV)‑Modulen gemäß IEC 61215. Sie stellt abwechselnde Zustände hoher Temperatur/hoher Feuchte und sub‑null Bedingungen nach, um die Beständigkeit gegen Feuchteeintritt und thermische Beanspruchung zu bewerten. Die Kammer ist geeignet für kristalline Silizium‑, Dünnschicht‑ und Konzentrator‑Module sowie für F&E, Produktionskontrolle und Prüflabore.

Überblick
Konzipiert zur Unterstützung der IEC 61215‑Sequenzen Humidity‑Freeze (MQT 12), Thermal Cycling (MQT 11) und Damp Heat (MQT 13) cycled die Kammer Module zwischen 85°C/85% R.H. und −40°C für 10 vollständige Zyklen (oder gemäß anwendbarem Profil). Sie beschleunigt die Lebensdauerbewertung zur Vorhersage der Dauerhaltbarkeit im Freien über Jahrzehnte und richtet sich an Hersteller, Prüflabore und Forschungseinrichtungen.

Produktdetails
Prüfungen nach IEC 61215:2005 und verwandten Normen. PV‑Module werden wiederholt zwischen 85°C bei 85% R.H. und −40°C in einem geschlossenen Klimaraum beaufschlagt. Das Prüfverfahren bewertet Feuchtepenetration, thermische Fehlanpassungen und mechanische Integrität nach definierten Zykluszahlen.

Unterstützte Prüfungen / Merkmale

• Damp Heat (IEC 61215 MQT 13)
• Thermal Cycling (IEC 61215 MQT 11)
• Humidity‑Freeze Test (IEC 61215 MQT 12)

Anwendungen
Weit verbreitet in der Photovoltaik‑Lieferkette und verwandten Branchen zur Umweltqualifikation und Zuverlässigkeitsprüfung.

• PV‑Modulfertigung — Humidity‑Freeze, Thermal Cycling und Damp Heat Qualifikation für kristalline und Dünnschicht‑Module
• Solarzellen‑F&E — Designvalidierung und Zuverlässigkeitsbewertung
• Neue Energien & Energiespeicherung — Umweltalterung von Komponenten
• Drittanbieter‑Prüflabore — normkonforme Prüfbedingungen für Zertifizierungen
• Luft‑ & Raumfahrt & Verteidigung — Umwelteinflusstests für Avionik und Sensorik
• Automotive & EV — Zuverlässigkeitstests für Elektronik unter thermischen Zyklen und Feuchte
• Elektronik & Halbleiter — Feuchte‑ und Stabilitätstests für Leiterplatten, ICs, Steckverbinder
• Universitäten & Forschungsinstitute — normgerechte Prüfbedingungen für Materialforschung

Anwendbare Prüfnormen

• IEC 61215 — Designqualifikation und Typenzulassung für PV‑Module
• IEC 61646 — Qualifikation von Dünnschicht‑PV‑Modulen
• UL 1703 — Flachplatten‑Photovoltaikmodule (falls zutreffend)
• IEC 62108 — Konzentrator‑PV‑Module
• IEEE 1513 — Empfohlene Praxis zur Qualifikation von PV‑Modulen
• IEC 61730 — Sicherheitsqualifikation von PV‑Modulen
• IEC 61215‑2016 — DH 4.13, TC 4.11, HF 4.12
• IEC 61730‑2016 — MST53, MST51, MST52
• GB/T 2423.1 / 2423.2 — Niedrig‑/Hochtemperaturprüfungen
• GJB 150.3 / 150.4 — Hoch‑/Niedrigtemperaturprüfungen
• IEC68‑2‑1 / IEC68‑2‑2 — Kalt / Trockene Hitze
• GB 11158 / GB10586‑1 — Prüfbedingungen für Klimakammern

Wesentliche Produktvorteile

• IEC 61215 konform — unterstützt Humidity‑Freeze (MQT12), Thermal Cycling (MQT11) und Damp Heat (MQT13)
• Präzise Temperatur‑ & Feuchte‑Regelung — PID‑Steuerung mit 7" Touch‑Display; Regelgenauigkeit ±0.5°C und ±2.5% R.H.
• Großer Temperaturbereich — Tmin wählbar bis −70°C und Tmax bis 200°C (Optionen)
• Energieeffiziente Kühlung — elektronische Expansionsventiltechnik und hochdichte Isolierung
• Korrosionsbeständiger Innenraum — SUS 304 Edelstahl
• Umfassende Schutzfunktionen — Übertemperatur, Überfeuchte, Kompressorüberlastung und Wasser‑Mangel‑Warnung

Produktgalerie (ausgewählte Bilder)
Bilder zeigen typischerweise Innenraum, Bedienfeld, Feuchte‑ und Wassertechnik, Kältesystem, Zugangsdurchführungen, Regale und Schutzeinrichtungen.

Technische Merkmale / Spezifikationen

• Modellreihe: TH series (Beispiele: TH‑80, TH‑150, TH‑225, TH‑408, TH‑800, TH‑1000)
• Innenmaße (B×H×T mm): TH‑80: 400×500×400; TH‑150: 500×600×500; TH‑225: 600×750×500; TH‑408: 600×850×800; TH‑800: 1000×1000×800; TH‑1000: 1000×1000×1000
• Außenmaße (B×H×T mm): TH‑80: 950×1650×950; TH‑150: 1050×1750×1050; TH‑225: 1200×1900×1150; TH‑408: 1200×1950×1350; TH‑800: 1600×2000×1450; TH‑1000: 1600×2100×1450
• Temperaturbereich: Tmin Optionen A: 25°C; B: 0°C; C: −20°C; D: −40°C; E: −60°C; F: −70°C. Tmax Optionen: 150°C, 180°C, 200°C
• Feuchtebereich: optional 20%–98% R.H. / 10%–98% R.H. / 5%–98% R.H.
• Analysegenauigkeit / Verteilungs‑Uniformität: 0.1°C; 0.1% R.H. / ±2.0°C; ±3.0% R.H.
• Regelgenauigkeit: ±0.5°C; ±2.5% R.H.
• Temperaturänderungsrate: Anstieg ca. 0.1–3.0°C/min; Abfall ca. 0.1–1.5°C/min (schnellere Kühloptionen verfügbar)
• Material: Innenraum SUS 304 Edelstahl; Außenverkleidung Edelstahl oder lackierter Kaltgewalzter Stahl; hochdichte, hochtemperaturbeständige Isolierung
• Kühlsystem: Luft‑ oder Wasserkühlung; Einstufiger Kompressor (bis −40°C), zweistufiger Kompressor (bis −70°C)
• Schutzeinrichtungen: sicherungsfreier Schalter, Kompressorüberlastschutz, Hoch-/Niederdruckschutz für Kältemittel, Überfeuchte‑ und Übertemperaturschutz, Alarme und Wasser‑Mangel‑Warnung
• Optionale Zubehörteile: Innentür mit Bedienöffnung, Recorder, Wasserfilter, Luftentfeuchter
• Kompressormarken: Tecumseh (France) oder Bitzer (Germany)
• Stromversorgung: AC 220V 1ph 3‑Leiter, 50/60 Hz | AC 380V 3ph 5‑Leiter, 50/60 Hz
• Ungefähres Gewicht (kg): TH‑80: 150; TH‑150: 180; TH‑225: 250; TH‑408: 320; TH‑800: 400; TH‑1000: 450
