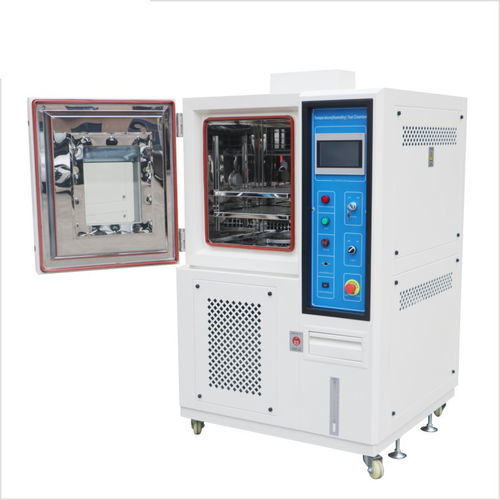

Thermostatische Prüfkammer TH series

KlimaFeuchteTemperatur

Übersicht
Diese programmierbare Temperatur‑ und Feuchteprüfkammer (Umweltprüfgerät) ist für das Konditionieren und Prüfen von Textilien nach ISO 139 und ASTM D1776 ausgelegt. Sie stellt kontrollierte Temperatur‑ und Feuchteprofile zur Bewertung der Beständigkeit von Materialien und Produkten gegen Hitze, Kälte, Trockenheit und Feuchte bereit. Die TH‑Serie bietet Standardmodelle und kundenspezifische Abmessungen für Labor, QS und Produktion.

Hauptmerkmale

• Innen- und Außenflächen aus SUS 304 Edelstahl für Korrosionsbeständigkeit und einfache Reinigung
• Energieeffiziente Kühlung mit elektronischem Expansionsventil
• Spezialisierte Feuchterzeugung und präzise Feuchteregelung
• Wärmebrückenfreie Konstruktion für genaue Prüfungen bei Extrembedingungen
• 3" Kabeldurchführung mit Abdeckung, zwei einstellbare Einlegeböden und Rollen inklusive
• 7" Touchscreen‑Controller mit USB‑Schnittstelle für Programm-/Daten‑Upload/Download und Fernzugriff
• Mehrsprachige Anzeige und Alarmdiagnose mit Verlauf zur Fehlerbehebung
• Optionen: Temperaturzyklen, stationäre Prüfungen, schnelle Änderungsraten

Normen und Standardbedingungen

• Ausgelegt für: ISO 139 — Standardatmosphären für Konditionierung und Prüfung; ASTM D1776 — Konditionierung und Prüfung von Textilien
• Je nach Konfiguration auch anwendbar: IEC 60068‑Reihe, MIL‑STD‑810 und GB/T 2423
• Typische Bedingung für Textilien: 21 ± 2 °C, 65 ± 5 % r.F.; alternatives Beispiel: 50 °C mit 10–25 % r.F.

Anwendungen in Branchen

• Textilprüfung und Qualitätssicherung von Textilprodukten
• Luft‑ und Raumfahrt & Verteidigung — Umweltscreening für Avionik und Komponenten
• Automotive & EV — Zuverlässigkeitsprüfungen von Elektronikmodulen, Sensoren und Bauteilen unter thermischer/feuchter Belastung
• Elektronik & Halbleiter — Stabilitätsprüfungen für Leiterplatten, Steckverbinder und Bauteile
• Materialforschung — Beschleunigte Alterung und Umweltstabilitätsbewertung für Polymere, Beschichtungen und Verbundwerkstoffe
• Hochschulen, Prüflabore und Zertifizierungsstellen

Technische Daten

• Serie / Modelle: TH series (TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000)
• Innenmaß B×H×T (mm): TH-80: 400×500×400; TH-150: 500×600×500; TH-225: 600×750×500; TH-408: 600×850×800; TH-800: 1000×1000×800; TH-1000: 1000×1000×1000
• Außenmaß B×H×T (mm): TH-80: 950×1650×950; TH-150: 1050×1750×1050; TH-225: 1200×1900×1150; TH-408: 1200×1950×1350; TH-800: 1600×2000×1450; TH-1000: 1600×2100×1450
• Temperaturbereich: Niedrigoptionen: 25 °C, 0 °C, −20 °C, −40 °C, −60 °C, −70 °C; Hochoptionen: 150 °C, 180 °C, 200 °C
• Feuchtebereich (optional): 20–98 % r.F. / 10–98 % r.F. / 5–98 % r.F.
• Analytische Genauigkeit / Verteilung (T / r.F.): 0,1 °C; 0,1 % r.F. / ±2,0 °C; ±3,0 % r.F.
• Regelgenauigkeit (T / r.F.): ±0,5 °C; ±2,5 % r.F.
• Rampengeschwindigkeiten: Anstieg ca. 0,1–3,0 °C/min; Abfall ca. 0,1–1,5 °C/min (Spezialoption: Abfall min. 1,5 °C/min)
• Materialien: Innenbox SUS 304; Außenverkleidung Edelstahl oder lackierter kaltgewalzter Stahl; hochdichte Dämmung
• Kühlsystem: Luft- oder Wasserkühlung; einstufiger Verdichter für −40 °C, zweistufiger für −70 °C
• Schutzvorrichtungen: Verdichterüberlast, Kühlmittel Hoch-/Niederdruckschutz, Übertemperatur- und Überfeuchteschutz, Wasser-Mangel‑Alarm
• Optionale Zubehörteile: Innentür mit Bedienöffnung, Rekorder, Wasserreiniger, Entfeuchter
• Verfügbare Verdichtermarken: Tecumseh, Bitzer
• Stromversorgung: AC 220V 1ph 3-Leiter 50/60 Hz oder AC 380V 3ph 5-Leiter 50/60 Hz
• Ca. Gewicht pro Modell (kg): TH-80: 150; TH-150: 180; TH-225: 250; TH-408: 320; TH-800: 400; TH-1000: 450
