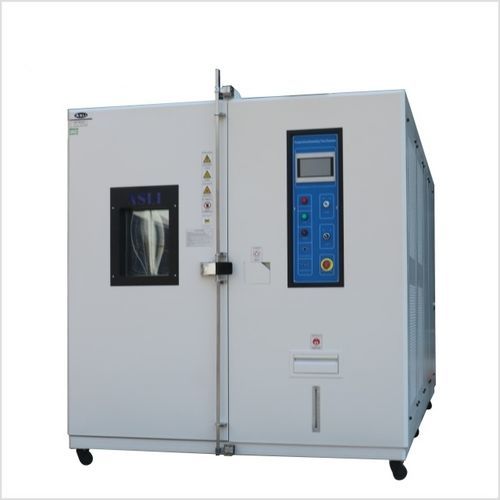

Klimakammer TH series

thermostatischFeuchteTemperatur

Übersicht
Klimatische Alterungsprüfkammer für PV‑Module (monokristallin/polykristallin, Dünnschicht, Konzentrator) zur Durchführung von IEC61215/UL1703 Prüfungen. Unterstützt Langzeit‑Verifikation der Modulzuverlässigkeit durch Thermal Cycle (TC), Humidity‑Freeze (HF) und Damp Heat (DH). Verschiedene Innenabmessungen sowie konfigurierbare Temperatur‑/Feuchtigkeitsbereiche verfügbar.

Hauptprüffunktionen

• Thermal Cycle Test (TC)
• Humidity‑Freeze Test (HF)
• Damp Heat Test (DH)

Bezugsnormen

• IEC61215 (inkl. TC/HF/DH‑Klauseln)
• IEC61646
• UL1703
• IEC62108
• GB9535, GB18911 und weitere nationale/branchenspezifische Normen

Stromüberwachungssystem
Integriertes NETCOL5000‑C System mit stabiler DC‑Versorgung, mehrkanaliger Strom‑ und Temperaturaufzeichnung sowie Temperaturregelung zur Langzeitüberwachung von Schaltkreis‑Kontinuität und Degradation während TC/HF/DH Tests. Unterstützt Bewertung von Laminierqualität, Löt-/Schweißstabilität und Ermüdungsbeständigkeit.

Produktgalerie & Beispiele
Bilder zeigen typischerweise Gehäuserückseite/-außenansicht, Bedienfeld (7" Touch), SUS304 Edelstahl‑Innenraum, Feuchtigkeits‑/Wasserversorgung, Kälteanlage, Kabeldurchführungen, Einlegeböden, Rollen und Schutzeinrichtungen.

Anwendungsbereiche

• PV‑Modulherstellung — Konstruktionsverifikation und Typprüfung
• Forschung & Entwicklung Solarzellen — Zuverlässigkeits‑ und Degradationsanalysen
• Neue Energien & Energiespeicher — Alterungstests von Komponenten
• Drittanbieter‑Prüflabore — normenkonforme Prüfungen
• Luft‑/Raumfahrt, Automotive, Elektronik — Umweltsimulationstests für Bauteile
• Universitäten & Forschungseinrichtungen — standardkonforme Prüfbedingungen

Wesentliche Produktvorteile

• PV‑spezifische Prüfkapazität für IEC61215/IEC61646/UL1703 (TC, HF, DH)
• Integrierte mehrkanalige Strom‑ und Temperaturüberwachung (NETCOL5000‑C)
• PID‑Regelung und 7" Touch‑Bedienung mit ±0,5℃ und ±2,5% R.H. Regelgenauigkeit
• Energieeffiziente Kälteanlage mit elektronischem Expansionsventil und hochdichter Isolierung
• Korrosionsbeständiger Innenraum aus SUS304 für einfache Reinigung
• Umfassende Schutzsysteme: Übertemperatur, Überfeuchte, Kompressorüberlastung, Wassermangel und Fehleralarme

Technische Daten
Modelle: TH-80 | TH-150 | TH-225 | TH-408 | TH-800 | TH-1000
Innenmaße BxHxT (mm): 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
Außenmaße BxHxT (mm): 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
Temperaturbereich: niedrige Optionen A: 25℃, B: 0℃, C: -20℃, D: -40℃, E: -60℃, F: -70℃; hohe Optionen: 150℃, 180℃, 200℃
Feuchtebereich: optional 20%~98% R.H. / 10%~98% R.H. / 5%~98% R.H.
Analytische Genauigkeit / Verteilungs‑Uniformität: 0.1℃; 0.1% R.H. / ±2.0℃; ±3.0% R.H.
Regelgenauigkeit: ±0.5℃; ±2.5% R.H.
Temperaturanstiegs/abfallraten: Anstieg ca. 0.1~3.0℃/min; Abfall ca. 0.1~1.5℃/min (schnellere Abfallraten optional)
Material: Innenraum SUS304 Edelstahl; Außengehäuse Edelstahl oder lackierter kaltgewalzter Stahl; hochdichte Schaumstoffisolierung
Kühlsystem: Luftkühlung oder Wasserkühlung; Single‑Segment Kompressor für -40℃; Doppel‑Segment für -70℃
Schutzeinrichtungen: schaltfreier Schutz, Kompressor‑Überlastschutz, Kältemittel Hoch/Niederdruckschutz, Überfeuchte/Übertemperatur‑Schutz, Fehlerwarnungen, Wassermangelschutz
Optionale Zubehörteile: Innentür mit Bedienöffnung, Recorder, Wasserreiniger, Entfeuchter
Kompressormarken: Tecumseh, Bitzer (typische Optionen)
Spannung: AC 220V 1ph 3‑Leiter 50/60Hz oder AC 380V 3ph 5‑Leiter 50/60Hz
Gewicht ca. (kg): 150 | 180 | 250 | 320 | 400 | 450

Produktdetails
Entwickelt, um Umwelteinflüsse der Erdoberfläche zu simulieren und die Verifikation der Modulkonstruktion sowie Lebensdauerabschätzungen zu unterstützen (typische Zielbetriebsdauer 20–30 Jahre). Kammern sind anpassbar zur Erfüllung spezifischer Prüfprotokolle und Prüflingsgrößen.

Referenznormen (detailliert)

• IEC61215 — Design‑Qualifikation und Typenzulassung von PV‑Modulen (inkl. TC/HF/DH)
• IEC61646 — Qualifikation von Dünnschicht‑PV‑Modulen
• UL1703 — Flachplatten‑Photovoltaikmodule und ‑paneele
• IEC62108 — Konzentrator‑PV‑Module
• GB9535, GB18911 und weitere GB/GJB/IEC Normen

Stromüberwachung & Prüf‑Instrumentierung
NETCOL5000‑C: Mehrkanal‑DC‑Versorgung und Aufzeichnung, Temperatur‑Regelung und Aufzeichnung für Langzeitüberwachung von Kontinuität und Degradation in IEC61215 MQT11/MQT12 relevanten Tests.

Hinweise
Die endgültige Konformität mit einer Norm hängt von Kammerkonfiguration, Prüfaufbau und aktuellen Normausgaben ab. Kundenspezifische Konfigurationen (Abmessungen, Durchführungen, Einlegeböden, Steuerungsoptionen) sind möglich.
