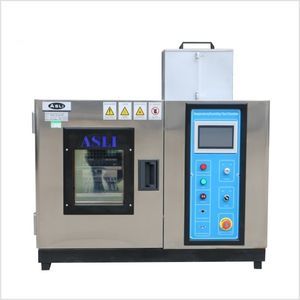

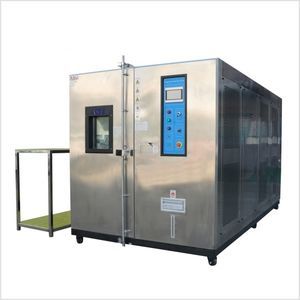

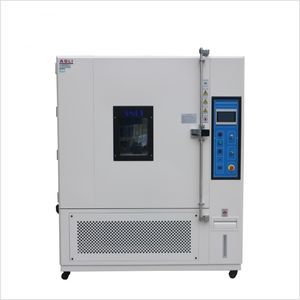

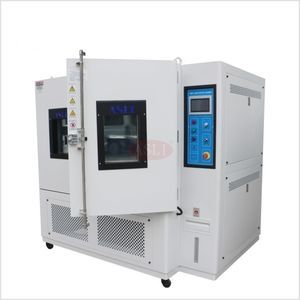

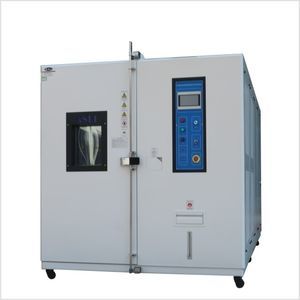

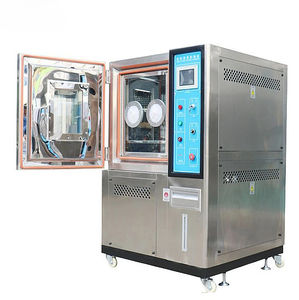

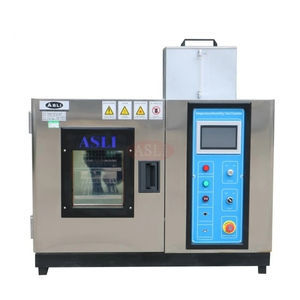

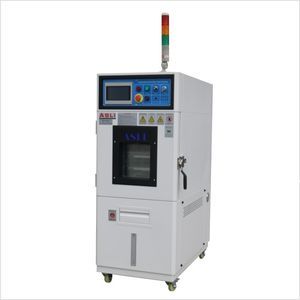

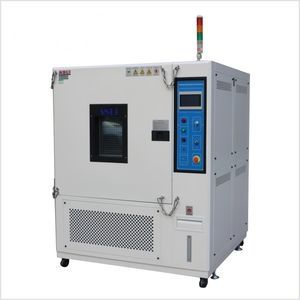

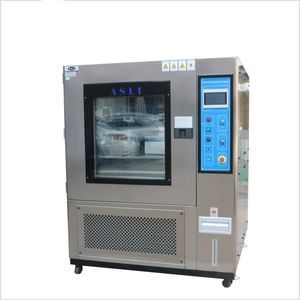

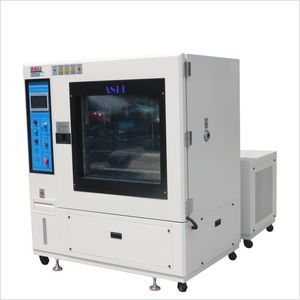

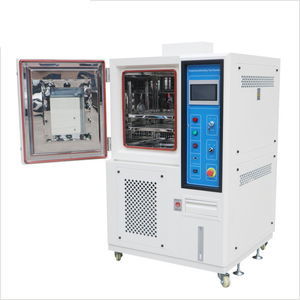

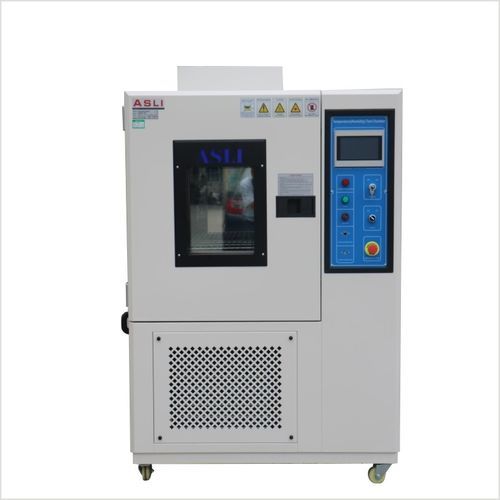

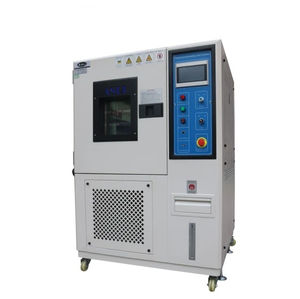

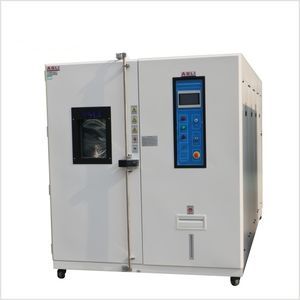

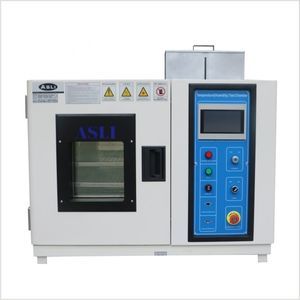

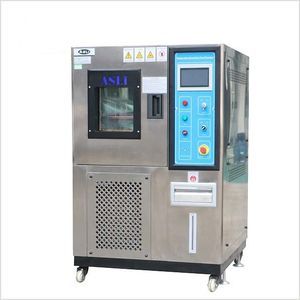

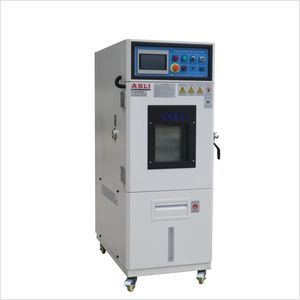

Thermostatische Prüfkammer TH series

KlimaFeuchteTemperatur

Übersicht
Der Konstanttemperatur- und Feuchteprüfschrank (TH-Serie) erzeugt kontrollierte Klimabedingungen für Umweltprüfungen, Zuverlässigkeitstests und beschleunigte Alterungsprüfungen. Geeignet für Luftfahrt, Automobil, Elektronik, Werkstoffforschung und Prüflabore, verfügbar in Standardmodellen und kundenspezifischen Konfigurationen mit präziser Regelung.

Merkmale und Optionen

• Temperaturzyklen, stationäre Prüfungen und schnelle Umschaltfähigkeit
• Optionale Zugangsdurchführungen, explosionsgeschützte/Batterie-Test-Konfigurationen, Leisebetrieb und zusätzliche Ablagen
• Trockenvorspülung, Enthärtungs-/Demineralisierungsfilter und Sichtfenster als Optionen

Branchenanwendungen

• Luft- & Raumfahrt und Verteidigung — Environmental Stress Screening für Avionik, Sensoren und Bauteile
• Automotive & EV — Zuverlässigkeits- und Batterietests mit Explosionsschutzoptionen
• Elektronik & Halbleiter — Feuchte- und Thermostabilitätstests für Leiterplatten, ICs und Steckverbinder
• LED & Beleuchtung — thermische Zyklen und Feuchtigkeitsbeständigkeit
• Verpackung & Transport — Feuchte- und Transportsimulationen für Verpackungsmaterialien
• Photovoltaik & Neue Energien — Feuchteprüfungen und Zyklen für Solarmodule und Energiespeicher
• Materialforschung — Beschleunigte Alterung für Polymere, Beschichtungen, Verbundwerkstoffe und Metalle
• Universitäten & Prüflabore — normkonforme Prüfbedingungen für Forschung und Zertifizierung

Anwendbare Prüfnormen

• IEC 60068‑Reihe (Kälte, Trockenhitze, feuchte Hitze statisch/zyklisch)
• ISO 139 — Standardatmosphären für Konditionierung und Prüfung
• ASTM D1776 — Konditionierung und Prüfung von Textilien
• MIL‑STD‑810 — Umwelttechnik und Labortests
• GB/T 2423 — Umweltprüfungen für elektrische/elektronische Produkte

Wesentliche Produktvorteile

• Präzise Regelung mit PID und 7" Touchscreen: typische Regelgenauigkeit ±0,5°C und ±2,5% r.F.
• Energieeffiziente Kühlung mit elektronischem Expansionsventil und hochdichter Isolierung
• Innenauskleidung aus SUS 304 Edelstahl für Korrosionsbeständigkeit und einfache Reinigung
• Flexible Feuchteoptionen: 20–98%, 10–98% oder 5–98% r.F.
• Umfassende Schutzfunktionen: Übertemperatur, Überfeuchte, Kompressorauslastung, Wasserknappheit und Alarmhistorie
• Standardisierte Datenaufzeichnung und Konnektivität: USB, Fernzugriff und mehrsprachige Anzeige

Technische Daten

• Modelle: TH-80, TH-150, TH-225, TH-408, TH-800, TH-1000
• Innenmaße (B×H×T mm): TH-80 400×500×400; TH-150 500×600×500; TH-225 600×750×500; TH-408 600×850×800; TH-800 1000×1000×800; TH-1000 1000×1000×1000
• Außenmaße (B×H×T mm): TH-80 950×1650×950; TH-150 1050×1750×1050; TH-225 1200×1900×1150; TH-408 1200×1950×1350; TH-800 1600×2000×1450; TH-1000 1600×2100×1450
• Temperaturbereich: Tmin Optionen 25°C, 0°C, −20°C, −40°C, −60°C, −70°C; Tmax Optionen 150°C, 180°C, 200°C
• Feuchtebereich (optional): 20–98% r.F., 10–98% r.F., 5–98% r.F.
• Analytische Genauigkeit / Verteilungsuniformität: 0,1°C; 0,1% r.F. (analytisch) / ±2,0°C; ±3,0% r.F. (Verteilung)
• Regelgenauigkeit: ±0,5°C; ±2,5% r.F.
• Temperaturänderungsraten: Heizen 0,1–3,0°C/min; Kühlen 0,1–1,5°C/min (Sonderoption: Kühlen min. 1,5°C/min)
• Material: Innen SUS 304 Edelstahl; Außen Edelstahl oder lackierter Kaltstahl; Isolation hochdichte, hochtemperaturbeständige Schaumstoff
• Kühlsystem: luft- oder wassergekühlt; Einsegment-Kompressor für −40°C; Zweisegment für −70°C
• Schutzeinrichtungen: steckfreie Schalter, Kompressorschutz, Hoch-/Niederdruckschutz, Überfeuchte-/Übertemperaturwarnung, Wasser-Mangel-Warnung
• Optionale Zubehörteile: Innentür mit Bedienloch, Datenlogger, Wasseraufbereiter, Entfeuchter
• Typische Kompressor-Marken: Tecumseh (France) oder Bitzer (Germany)
• Stromversorgung: AC 220V 1ph 3-Leiter 50/60Hz oder AC 380V 3ph 5-Leiter 50/60Hz
• Ca. Gewicht (kg): TH-80 150; TH-150 180; TH-225 250; TH-408 320; TH-800 400; TH-1000 450
