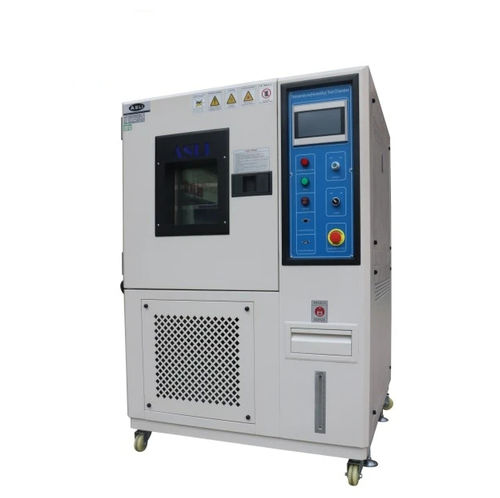

Klimakammer TH series

thermostatischTemperaturFeuchte

Übersicht
Prüfkammern für präzise Steuerung von ultraniedrigen Temperaturen und Luftfeuchte. Die TH‑Serie ist in Tisch-, Stand‑ und begehbaren Ausführungen verfügbar, Standardvolumen von 80 L bis 1000 L sowie kundenspezifische Größen. Einstellbar für lineare Profile und extreme Bedingungen zur Qualifikation, Zuverlässigkeitsprüfungen und Forschung.

Hauptmerkmale

• Innen-/Außenkonstruktion aus SUS 304# Edelstahl
• Energieeffiziente Kühlung mit elektronischem Expansionsventil
• Spezialisierte Feuchteregeneration und präzise RH‑Regelung
• Thermische Trennung für Stabilität bei Extrembedingungen
• 3" Kabeldurchführung mit Abdeckung; zwei höhenverstellbare Einlegeböden und Rollen enthalten
• 7" Touchscreen‑Controller mit mehrsprachiger Oberfläche
• USB‑Anschluss für Programm‑/Daten‑Upload‑Download; Fernzugriff und Programmierung
• Alarmdiagnose mit Ereignisverlauf und Fehler‑Backtrace

Verfügbare Volumen & Temperaturbereich

• Volumen: 80 L, 150 L, 225 L, 408 L, 800 L, 1000 L, sowie kundenspezifische Volumen
• Tmin‑Optionen: −80°C, −70°C, −60°C, −40°C, 0°C, Raumtemperatur
• Tmax‑Optionen: +80°C, +100°C, +150°C, +180°C, +200°C

Technische Daten (Standardmodelle TH‑Serie)
Modell | TH‑80 | TH‑150 | TH‑225 | TH‑408 | TH‑800 | TH‑1000
Innenmaße BxHxT (mm) | 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
Außenmaße BxHxT (mm) | 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
Temperaturbereich | Tmin: −80°C bis Raumtemperatur; Tmax: +80°C bis +200°C (konfigurierbar)
Feuchtebereich | Optional: 5%–98% rF, 10%–98% rF, 20%–98% rF
Genauigkeit / Gleichmäßigkeit | Analytische Genauigkeit: 0,1°C; 0,1% rF. Verteilungsgleichmäßigkeit: ±2,0°C; ±3,0% rF
Regelgenauigkeit | ±0,5°C; ±2,5% rF
Temperaturänderungsraten | Anstieg ≈ 0,1–3,0°C/min; Abfall ≈ 0,1–1,5°C/min (schnellere Abkühlrate als Sonderoption verfügbar)
Materialien | Innen: SUS 304#; Außen: Edelstahl oder kaltgewalzter Stahl lackiert; Isolierung: hochdichte Schaumstoffisolierung, beständig gegen Lösungsmittel und hohe Temperaturen
Kühlsystem | Luft- oder wassergekühlt; Einkompressoren‑Segment (bis −40°C); Zweikompressoren‑Segment (bis −70°C)
Schutzeinrichtungen | Über‑/Unterspannungsschutz, Kompressorüberlastschutz, Übertemperatur, Überschusshumidität, Sicherungen, Fehlerwarnungen, Wasser‑Mangel/ Speicheralarm
Optionales Zubehör | Innentür mit Bedienöffnung, Datenlogger, Wasserreiniger, Entfeuchter, zusätzliche Regalböden
Kompressormarken | z.B. Tecumseh, Bitzer
Netzanschluss | AC 220V 1ph oder AC 380V 3ph, 50/60 Hz
Gewicht ca. | 150–450 kg je nach Modell

Branchenanwendungen

• Luft‑ und Raumfahrt & Verteidigung — Umwelt‑Stress‑Screening für Avionik, Sensoren und Bauteile
• Automotive & EV — Zuverlässigkeitsprüfungen für Steuergeräte, Motoren und Elektronik; Batterietests (explosionsgeschützte Optionen)
• Elektronik & Halbleiter — Stabilitäts‑ und Feuchteprüfungen für Leiterplatten, ICs und Steckverbinder
• LED & Beleuchtung — Thermische Leistungs‑ und Feuchteresistenzprüfung
• Verpackung & Transport — Klima‑ und Temperaturschwankungstests für Verpackungen und Transportgut
• Photovoltaik & Neue Energien — Feuchte‑ und Temperaturzyklen für Zellen, Module und Energiespeicher
• Materialforschung — Beschleunigte Alterung und Umweltstabilität für Polymere, Verbundwerkstoffe und Beschichtungen
• Universitäten & Labore — Normgerechte Prüfbedingungen für Forschung und Zertifizierung

Anwendbare Prüfstandards

• IEC 60068‑2‑1 — Kälte
• IEC 60068‑2‑2 — Trockene Wärme
• IEC 60068‑2‑78 — Feuchte, stationär
• IEC 60068‑2‑30 — Feuchte, zyklisch
• ISO 139 — Standardatmosphären für Klimatisierung und Prüfung
• ASTM D1776 — Konditionierung und Prüfung von Textilien
• MIL‑STD‑810 — Umweltbedingungen und Labortests
• GB/T 2423 — Umweltprüfung für elektrische und elektronische Produkte

Wesentliche Produktvorteile

• Sehr großer Temperaturbereich: −80°C bis +200°C
• Flexible Konfigurationen: Tischgerät, Standgerät und begehbar
• Standard‑ und kundenspezifische Volumen (80 L bis 1000 L und mehr)
• Präzise, reproduzierbare Klima‑Regelung
• Energieeffiziente Kühlung und hochdichte Isolierung zur Reduktion thermischer Drift
• Intelligente Steuerung: 7" Touchscreen, USB‑Datenlogging, Fernprogrammierung und Alarmdiagnose
