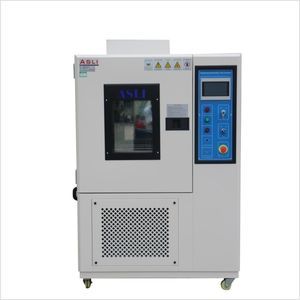

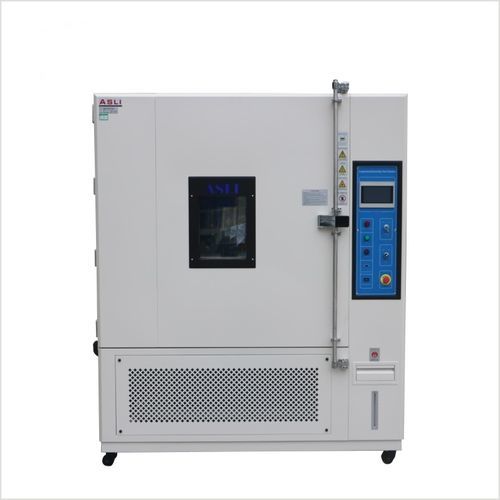

Thermostatische Prüfkammer TH series

KlimaTemperaturFeuchte

Übersicht
Die programmierbaren Klimaprüfschränke der TH-Serie bieten kontrollierte Temperatur- und Feuchtebedingungen für Leistungs- und Zuverlässigkeitstests in Luft- und Raumfahrt, Verteidigung, Automotive, Elektronik, Materialprüfung und Laboren. Erhältlich als Tisch-, Boden- und begehbare Ausführungen. Die Serie unterstützt wählbare Temperatur- und Feuchtebereiche, variable Rampenraten und verschiedene Schutzfunktionen.

Konstruktion und Prüfleistungen
Ausgelegt für Temperatur- und Feuchteprüfungen, Kälteresistenz, Thermozyclen, Ultra-Tief- und Hochtemperaturprüfungen, Lagerungsbedingungen und Kalibrierfunktionen. Konfigurierbar für Environmental Stress Screening, beschleunigte Alterung und Qualifikationstests; optionale Anpassungen für Batterie- oder explosionsgeschützte Anwendungen möglich.

Technische Daten

• Modelle: TH-80 | TH-150 | TH-225 | TH-408 | TH-800 | TH-1000
• Innenmaße (BxHxT mm): 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000
• Außenmaße (BxHxT mm): 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450
• Temperaturbereich: Optionen mit Minimum bis -80°C und Maximum bis +200°C je nach Konfiguration (niedrige Temperaturoptionen: +25°C, 0°C, -20°C, -40°C, -60°C, -70°C, -80°C)
• Feuchtebereich: optional 20%–98% r.F. / 10%–98% r.F. / 5%–98% r.F.
• Analytische Genauigkeit / Verteilung: 0.1°C; 0.1% r.F. / Gleichmäßigkeit ±2.0°C; ±3.0% r.F.
• Regelgenauigkeit: ±0.5°C; ±2.5% r.F.
• Temperaturanstiegs/-senkungsraten: Heizen ca. 0.1–3.0°C/min; Kühlen ca. 0.1–1.5°C/min (schnellere Raten als Sonderoption)
• Bauweise: Innenraum SUS 304 Edelstahl; Außengehäuse Edelstahl oder lackierte kaltgewalzte Stahlblech; Isolierung: hochdichte, temperaturbeständige Schaumstoffisolierung
• Kühlung: Luft- oder Wasserkühlung; einsegmentiger Kompressor für -40°C, zweisgmentiger für -70°C und tiefer
• Schutzeinrichtungen: Überlast, Hoch-/Niederspannung, Übertemperatur/-feuchte, Wassermangelwarnung und Fehlermeldesysteme
• Netzanschluss: AC 220V 1ph 3-Leiter oder AC 380V 3ph 5-Leiter, 50/60 Hz
• Gewicht ca.: 150–450 kg je nach Modell

Produktmerkmale

• Innenoberfläche aus SUS 304 Edelstahl
• Energieeffiziente Kältetechnik mit elektronischem Expansionsventil
• Spezialisierte Befeuchtungs-/Entfeuchtungs- und Regeltechnik
• Thermische Trennungskonstruktion für stabile Prüfbedingungen unter Extrembedingungen
• 3" Kabeldurchführung mit Abdeckung; Einlegeböden und Rollen bei Tisch- und Bodenversionen
• 7" Touchscreen mit USB-Port für Programm- und Datentransfer; Fernüberwachung und -programmierung möglich
• Mehrsprachige Anzeige konfigurierbar (Englisch, Chinesisch u.a.)
• Alarmdiagnose mit Ereignishistorie und Rückverfolgbarkeit für Fehlerbehebung

Verfügbare Volumen & Temperaturbereiche

• Volumen: 80 L, 150 L, 225 L, 408 L, 800 L, 1000 L und kundenspezifische Größen
• Mindesttemperaturoptionen: -80°C, -70°C, -60°C, -40°C, 0°C, Raumtemperatur
• Maximaltemperaturoptionen: +80°C, +100°C, +150°C, +180°C, +200°C

Typische Anwendungen

• Luft- und Raumfahrt & Verteidigung — Umweltscreening für Avionik, Sensorik und Komponenten
• Automotive & EV — Zuverlässigkeitstests für Steuergeräte, Motoren, Elektronik; Batterietests mit Explosionsschutzoptionen
• Elektronik & Halbleiter — Stabilitäts-, Feuchte- und Thermocycling-Tests für PCBs, ICs und Steckverbinder
• LED & Beleuchtung — Thermische Leistungs- und Feuchteresistenzprüfung
• Verpackung & Transport — Feuchtigkeits- und Temperaturschwingungsprüfungen für Verpackungsmaterialien
• Photovoltaik & Energiespeicherung — Feuchte- und Thermocycling-Tests für Zellen, Module und Speicherkomponenten
• Materialforschung & Prüflabore — Beschleunigte Alterung und Bewertung der Umweltstabilität
• Universitäten & Prüflabore — konfigurierbare Prüfbedingungen für Forschung und Zertifizierung

Hinweise
Optionale Zubehörteile: Innentür mit Einblicksloch, Aufzeichner, Wasseraufbereiter, Luftentfeuchter und Fernkommunikationsmodule. Kompressoren namhafter Hersteller verfügbar; Endkonfiguration wird an die geforderten Temperatur-/Feuchtebereiche und Sicherheitsanforderungen angepasst.
