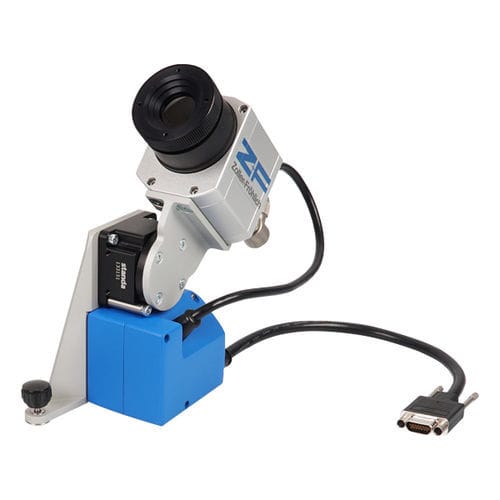

Digitale Kamera Z+F T-Cam

Industriefür Fahrzeugefür öffentliche Bereiche

Überblick
Die Wärmebildkamera Z+F T-Cam ist ein externes thermisches Zubehör für Laserscanner, das Räume und Objekte in 3D mit integrierten thermischen Daten dokumentiert. Sie erzeugt 360°-Thermopanoramen mit 382 × 288 Pixel und mappt die Infrarot-Informationen automatisch auf die Punktwolke. Spektraler Bereich: 7,5–13 μm. Die T-Cam ist schnell montiert und wird über USB am Scanner angeschlossen.

Anwendungen

• Versicherung
• Architektur
• Facility Management
• Denkmalpflege
• Industrie
• Forensik

Technische Daten

• Kamera
  • Auflösung: 382 × 288 Pixel
  • Infrarot-Spektralbereich: 7,5–13 μm
  • Betriebstemperatur: 0 °C – 50 °C (32 °F – 122 °F)
  • Lagerungstemperatur: -20 °C – 60 °C (-4 °F – 140 °F)
  • Relative Luftfeuchtigkeit: 20% – 80%, nicht kondensierend
• Objektiv
  • Sichtfeld (FOV): 62° × 49°
• Temperaturbereiche (Werkseinstellungen)
  • -20 °C bis 100 °C; 0 °C bis 250 °C; 150 °C bis 900 °C
• Temperaturgenauigkeiten
  • Temperaturauflösung: 4096 Schritte (12 Bit)
  • NETD: 0,08 K
  • System-/absolute Temperaturgenauigkeit: ±2 °C
• Allgemein
  • Anzahl Bilder für Panorama: 32 (4 Reihen)
  • Aufnahmezeit Panorama: 1:45 Min.
  • Pixel Thermo-Panorama (hochskaliert): 2500 Pixel / 360°
  • Mindestarbeitsbereich: > 1,6 m
  • Vertikales Sichtfeld: 284°
  • Horizontales Sichtfeld: 360°
• Abmessungen und Gewicht
  • T-Cam: 76 mm × 197 mm × 170 mm (3" × 7,75" × 6,7")
  • Gewicht: 0,85 kg (1,87 lbs)

Besondere Merkmale

• Automatische Zuordnung von 360°-Thermopanoramen auf die Punktwolke
• Kompaktes Gehäuse und USB-Anschluss für einfache Integration in Scanner
• Mehrere voreingestellte Temperaturbereiche für vielfältige Einsatzgebiete

Spezifikationen

• Modell: Z+F T-Cam
• Auflösung: 382 × 288 Pixel
• Infrarot-Spektralbereich: 7,5–13 μm
• Sichtfeld Objektiv: 62° × 49°
• Temperaturbereiche: -20 °C–100 °C; 0 °C–250 °C; 150 °C–900 °C
• Temperaturauflösung: 12 Bit (4096 Schritte)
• NETD: 0,08 K
• Systemgenauigkeit: ±2 °C
• Umgebung: Betrieb 0 °C–50 °C, Lagerung -20 °C–60 °C, RH 20%–80% (nicht kondensierend)
• Panorama: 32 Bilder (4 Reihen), 1:45 Min, 2500 px/360°
• Maße (B×T×H): 76 × 197 × 170 mm
• Gewicht: 0,85 kg
