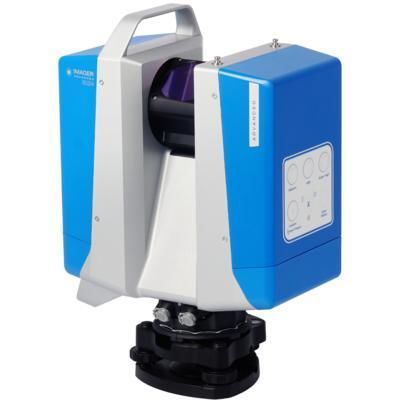

3D-Scanner Z+F IMAGER® 5024 Advanced

KartografieLaserPunktwolken

Übersicht
Der Z+F IMAGER® 5024 Advanced ist ein 3D-Laserscanner, ausgelegt für schnelle und effiziente Vermessungsaufgaben. Er bietet Flexibilität, Stabilität und gleichbleibende Datenqualität für Close‑Range- und Mid‑Range‑Einsätze bis 150 m.

Datenqualität
Trotz attraktivem Einstiegspreis liefert der Z+F IMAGER® 5024 Advanced in allen Modi und Auflösungsstufen die gleiche Datenqualität wie das Premiummodell Z+F IMAGER® 5024 Supreme.

Upgrade‑Möglichkeit
Der IMAGER® 5024 Advanced kann auf den Z+F IMAGER® 5024 Supreme aufgerüstet werden, um zusätzliche Auflösungsstufen, Qualitätsmodi und erhöhte Reichweite freizuschalten.

Schnelligkeit und Effizienz
Erhöhte Rotationsgeschwindigkeit und eine hohe Datenrate (bis ≈2,2 MPx/s) erlauben hochauflösende Scans in etwa 52 Sekunden. Die Scanzeit ist gegenüber dem Vorgänger (IMAGER® 5016) um ca. 50% reduziert. Ein vereinfachtes Display stellt die wichtigsten Einstellungen bereit; die vollständige Konfiguration erfolgt über ein Smartphone-/Tablet‑UI.

Weitere technische Highlights

• Datenrate: 2,2 MPx/s (max. 2,187 Mio. Pixel/s)
• Scanzeit (hochauflösend): 52 Sekunden
• Reichweite: bis 150 m
• Auflösungsstufen: 4
• Qualitätsmodi: 3
• Interface: Control Panel (konfigurierbar via Smartphone/Tablet)
• Speicher: 256 GB

Farbdaten mit der Z+F TopCam
Der IMAGER® 5024 Advanced unterstützt die externe Farberfassung mit der Z+F TopCam. Die Weitwinkel‑Kamera liefert Farbinformationen bis zu 12‑mal schneller als die i‑Cam und bietet eine schnelle Alternative für die Farberfassung.

Flexibilität mit Z+F FlexScan® 22
Der IMAGER® 5024 Advanced ist vollständig kompatibel mit Z+F FlexScan® 22 zur Erstellung eines effizienten mobilen Vermessungssystems. Mobile SLAM‑Daten lassen sich mit statischen Scans kombinieren, um die Gesamtdatenqualität zu verbessern.

Anwendungen

• Industrie
• Forensik
• Architektur & BIM
• Facility Management
• Versicherungen
• Archäologie
• Denkmalpflege
• Virtuelle Realität

blue workflow® – Funktionen

• Z+F FlexScan kompatibel
• Z+F TopCam kompatibel
• Echtzeit‑Registrierung vor Ort
• Daten‑ und Zielverifikation
• Multi‑Scanner‑Unterstützung
• IMU‑optimierte Nivellierung

Hinweis zur Ablenkeinheit
Vollständig gekapselter Rotationsspiegel mit integrierter HDR‑Kamera und LED‑Spots; großes Sichtfeld und hohe Winkelauflösung.

Charakteristika / technische Spezifikationen

• Laserklasse: 1
• Strahldurchmesser / Divergenz: ~3,5 mm @ 1 m / ~0,3 mrad (1/e² Halbwinkel)
• Messbereich (Eindeutigkeitsintervall): 0,3 m … 150 m
• Reichweitenauflösung: 0,1 mm
• Maximale Messrate: 2.187.000 Punkte/s (≈2,2 MPx/s)
• Scanzeit (hochauflösend): 52 s
• Linearitätsfehler: ≤ 1 mm + 10 ppm/m
• Reichweitenrauschen: 0,25 mm rms
• WLAN: 802.11 a/n/g dual band, bis zu 240 MBit/s
• Datenspeicher: 256 GB
• Steuerung: Control Panel; UI konfigurierbar via Smartphone/Tablet
• Ablenkeinheit: vollständig gekapselter Rotationsspiegel mit integrierter HDR‑Kamera und LED‑Spots
• Vertikales Sichtfeld: 320°
• Horizontales Sichtfeld: 360°
• Winkelauflösung (vertikal): 0,00026° (0,93 arcsec)
• Winkelauflösung (horizontal): 0,00018° (0,65 arcsec)
• Vertikale Genauigkeit: 0,004° (14,4 arcsec) rms
• Horizontale Genauigkeit: 0,004° (14,4 arcsec) rms
• Maximale Rotationsgeschwindigkeit: 96 rps
