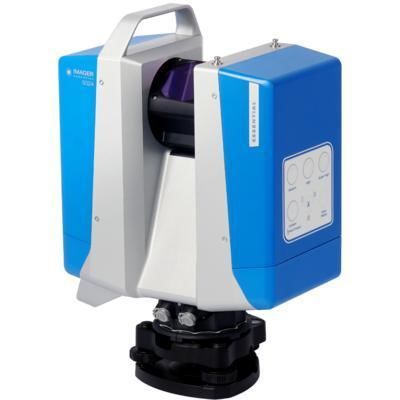

3D-Scanner Z+F IMAGER® 5024 Essential

KartografieLaserPunktwolken

Kurzbeschreibung
Der Z+F IMAGER® 5024 Essential ist ein 3D-Laserscanner, ausgelegt für effiziente Vermessungsaufgaben im Nah- und Mittelbereich. Er ermöglicht statische Scans bis 80 m und bietet flexible Bedienung über ein integriertes Bedienelement sowie eine konfigurierbare Smartphone/Tablet-Oberfläche.

Datenqualität
In den verfügbaren Modi und Auflösungsstufen erreicht der 5024 Essential die gleiche Messqualität wie das höherwertige Z+F IMAGER® 5024 Supreme, bei gleichzeitig reduziertem Funktionsumfang zur Kostenoptimierung.

Upgrademöglichkeit
Das Gerät kann auf Z+F IMAGER® 5024 Advanced oder Supreme aufgerüstet werden, um zusätzliche Auflösungsstufen, Qualitätsmodi und größere Reichweiten zu ermöglichen.

Effizienz und Fokus auf das Wesentliche
Die Essential-Variante legt Wert auf die wesentlichen Einstellungen und ein reduziertes Display, um Fehlkonfigurationen im Feld zu minimieren. Individuelle Workflows lassen sich über die konfigurierbare UI auf Smartphone oder Tablet verwalten.

Weitere technische Highlights

• Datenrate: 1,1 MHz
• Scanzeit (hochauflösend): 91 s
• Reichweite: bis zu 80 m
• Auflösungsstufen: 4
• Qualitätsmodi: 1
• Interface: Bedienelement (on-device)
• Speicher: 128 GB

Farbdaten / TopCam
Die Farberfassung ist mit der externen Z+F TopCam (Weitwinkelkamera) möglich. Die TopCam liefert Farbinformationen deutlich schneller als die i‑Cam‑Alternative und erlaubt eine zügige Colorierung der Scans.

Flexibilität und mobile Integration
Der IMAGER® 5024 Essential ist kompatibel mit Z+F FlexScan® 22 für mobile Vermessungslösungen. Mobile SLAM-Daten lassen sich mit statischen Scans kombinieren, um die Gesamtexaktheit der Vermessung zu verbessern.

Anwendungsbereiche

• Industrie
• Architektur & BIM
• Facility Management
• Versicherungen
• Denkmalpflege
• Virtuelle Realität

Technische Daten

• Laserklasse: 1
• Strahldurchmesser / Divergenz: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, Halbwinkel)
• Messbereich: 0,3 m … 80 m (Eindeutigkeitsintervall)
• Entfernungsauflösung: 0,1 mm
• Messrate: max. 1,1 Mio. Pixel/s
• Scanzeit (hochauflösend): 91 s
• Linearitätsfehler: ≤ 1 mm + 10 ppm/m
• Entfernungsrauschen: 0,25 mm rms
• WLAN: 802.11 a/n/g Dual Band, bis zu 240 Mbit/s
• Datenspeicher: 128 GB
• Bedienung: Bedienelement am Gerät und konfigurierbare UI via Smartphone/Tablet
• Ablenkeinheit: vollständig gekapselter Rotationsspiegel mit integrierter HDR-Kamera und LED-Spots
• Vertikales Sichtfeld: 320°
• Horizontales Sichtfeld: 360°
• Winkelauflösung (vertikal): 0,00026° (0,93 arcsec)
• Winkelauflösung (horizontal): 0,00018° (0,65 arcsec)
• Vertikale Genauigkeit: 0,004° (14,4 arcsec) rms
• Horizontale Genauigkeit: 0,004° (14,4 arcsec) rms
• Rotationsgeschwindigkeit: max. 55 rps
