2D-Scanner Z+F PROFILER® 9020

KartografieLaserPunktwolken

Produktbeschreibung

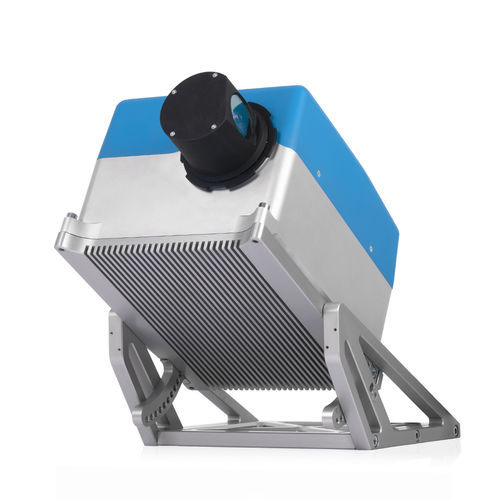

Der Z+F PROFILER® 9020 und 9020-2 sind hocheffiziente 2D-Laserscanner für Mobile-Mapping-Anwendungen. Die Scanner arbeiten mit einer neuen, sehr leistungsfähigen Lasertechnologie und weiterentwickelten Algorithmen, die hochgenaue Messergebnisse liefern. Im Vergleich zu Vorgängermodellen verfügen die Scanner über eine interne Referenzplatte, einen sehr geringen Stromverbrauch, eine schnelle Anlaufzeit sowie eine um über 50 % reduzierte Größe. Sie messen bis zu 182 m und liefern hohe Datenqualität; für Nahbereichsdatenerfassung ist eine spezielle Optik integriert.

Technische Highlights

• 267 Profilen/Sek.
• P9020: Max. 1,094 Mio. Punkte/Sek.
• P9020-2: Max. 2,188 Mio. Punkte/Sek.
• Messgenauigkeit bis 0,2 mm
• Reichweite bis 182 m
• 360° Sichtfeld

Lasersystem
Laserklasse: 1 (nach EN60825-1 / ANSI Z136.1)
Strahldivergenz: < 0.5 mrad
Strahldurchmesser: ca. 1,9 mm (0,1 m Distanz)
Reichweite (Ambiguitätsintervall): 182 m
Min. Messentfernung: 0,3 m
Auflösung der Entfernung: 0,1 mm
P9020-2 Messrate: 2,188 Mio. Punkte/Sek.
P9020 Messrate: 1,094 Mio. Punkte/Sek.
Entfernungsrauschen: 0,2 mm

Ablenkeinheit
Vollständig gekapselter, rotierender Spiegel
Vertikales Sichtfeld: 360° ungehindert
Winkelauflösung: 0,0088°
Winkelgenauigkeit: 0,007° rms
Rotationsgeschwindigkeit: 50 Hz bis 267 Hz (max. 16.020 U/Min.)

Schnittstellen und Datenspeicher

• Datenspeicher: 128 GB SATA
• Datenschnittstelle: 1 GB Ethernet
• Datenerfassung: ca. 6–12 Std. auf internem 128 GB Speicher

Synchronisationsschnittstellen

• Eingang für externen Radsensor (Odometer)
• GPS Eingang (PPS-Impuls + NMEA/UTC Nachricht über RS232)
• Linesync Ausgang (TTL Impuls pro Profil)
• Rotor sync in / out (Synchronisation des Rotationswinkels bei parallel geschalteten Geräten)

Anwendungen
Geeignet für Straßenvermessung, Bahnvermessung und Mobile-Mapping-Anwendungen; einsetzbar auf Schienen, Straßen, für Straßenschilder, Ampeln und andere Verkehrssteuerungsanlagen.

Charakteristika / Spezifikationen (Technische Daten)

• Produkt: Z+F PROFILER® 9020 (Modelvarianten: 9020 und 9020-2)
• Rotation speed: up to 267 Hz (max. 16.020 U/min)
• Messrate P9020: bis 1,094 Mio. Punkte/s
• Messrate P9020-2: bis 2,188 Mio. Punkte/s
• Messgenauigkeit: 0,2 mm (1 m bis 25 m)
• Max. Reichweite: 182 m
• Vertikales Sichtfeld: 360°
• Laserklasse: 1 (EN60825-1 / ANSI Z136.1)
• Strahldivergenz: < 0,5 mrad; Strahldurchmesser ≈ 1,9 mm bei 0,1 m
• Min. Messentfernung: 0,3 m; Ambiguitätsdistanz: 182 m; Reichweitenauflösung: 0,1 mm
• Winkelauflösung: 0,0088°; Winkelgenauigkeit: 0,007° rms
• Datenspeicher: 128 GB SATA; Datenschnittstelle: 1 Gbit Ethernet; Betriebsdauer intern: ca. 6–12 Std.
• Synchronisation: externer Encoder, GPS PPS + UTC über RS232, Linesync TTL, Rotor sync in/out
• Designverbesserungen: interne Referenzplatte, sehr niedriger Stromverbrauch, schneller Start, >50% Reduktion von Gewicht und Größe gegenüber Vorgängermodell
