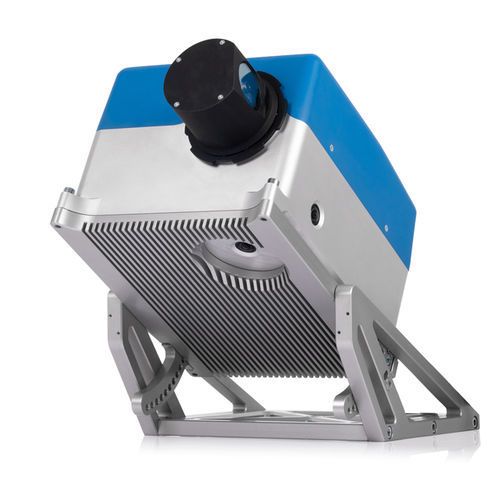

2D-Scanner Z+F PROFILER® 9020C

KartografieLaserPunktwolken

Überblick
Der Z+F PROFILER 9020C ist ein mobiler 2D-Laserscanner mit vier integrierten 5-MP-Kameras, die die Erzeugung farbiger Punktwolken ohne externe Bildgebung ermöglichen. Die Kameras decken den 360°-Scanbereich ab etwa 0,4 m ab und liefern hohe Farbtreue sowie großen Dynamikumfang, um Nachbearbeitung zu reduzieren.

Verbindung und Installation
Der PROFILER 9020C ist für ein schnelles Plug-and-Play ausgelegt: Übertragung und Steuerung erfolgen über ein einziges USB-3-Kabel. Weniger Verkabelung verkürzt die Installationszeit und reduziert Fehlerquellen. Das mechanische Design entspricht der P9020-Serie, sodass ein schneller Austausch möglich ist.

Kamerakalibrierung und Synchronisation
Alle vier Kameras sind werkseitig montiert, kalibriert und mit dem Scanner synchronisiert. Dadurch entfällt die separate Kalibrierung externer Kameras und Bild- sowie Messpunkte stimmen präzise überein. Das kompakte Design minimiert Parallaxenfehler und unterstützt die Messgenauigkeit bei wechselnden Lichtverhältnissen.

Technische Highlights

• 4 integrierte Kameras (je 5 MP)
• Werkseitig kalibriertes, plug-and-play Kamerasystem
• 267 Profile/s (Rotationsgeschwindigkeit 267 Hz)
• Ca. 2 Millionen Punkte/Pixel pro Sekunde
• Messgenauigkeit bis 0,2 mm (1–25 m)
• Maximale Reichweite bis 182 m
• 360° Sichtfeld

Leistung und Einsatzbereiche
Mit bis zu 267 Hz Rotation (max. 16.020 rpm) und ~2 Millionen Punkten/s eignet sich der Z+F PROFILER 9020C für Mobile‑Mapping‑Anwendungen mit hoher Geschwindigkeit. Seine Reichweite und Genauigkeit decken die meisten mobilen Vermessungsszenarien ab, und die integrierten Kameras erleichtern die Erstellung farbiger Punktwolken.

Spezifikationen / technische Daten

• Modell: Z+F PROFILER 9020C
• Kameras: 4 × 5 MP integriert
• Erzeugung farbiger Punktwolken ohne externe Kameras
• Kamerabdeckung: 360° Sichtfeld, ab ca. 0,4 m
• Kalibrierung: werkseitig montiert, kalibriert und synchronisiert
• Schnittstellen/Verkabelung: ein USB‑3‑Kabel für Daten und Steuerung
• Profile/Sekunde: 267 Profile/s
• Punkte/Pixel pro Sekunde: ca. 2.000.000
• Rotationsgeschwindigkeit: 267 Hz (max. 16.020 rpm)
• Maximale Reichweite: bis 182 m
• Messgenauigkeit: 0,2 mm (typ. 1–25 m)
• Sichtfeld: 360°
• Design: kompakt, geringe Parallaxe, innerhalb der P9020-Serie austauschbar
