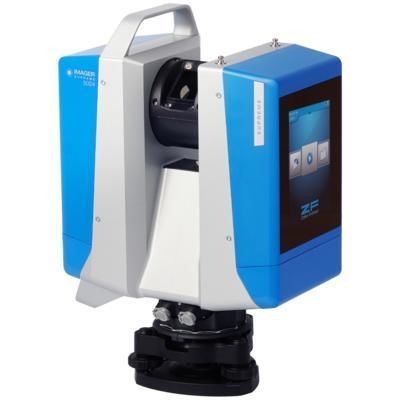

3D-Scanner Z+F IMAGER® 5024 Supreme

für Tunnelzur Kanalisationsinspektionfür die Schweißnahtinspektion

Produktübersicht
Der Z+F IMAGER® 5024 Supreme ist ein 3D-Laserscanner für anspruchsvolle Vermessungsprojekte. Er kombiniert Flexibilität, Stabilität und Präzision für Close-Range- und Mid-Range-Anwendungen mit einem Messbereich von 0,3 m bis 365 m. Das Gerät kann statisch betrieben oder in mobile Systeme integriert werden.

Datenqualität
Der Scanner bietet mehrere Qualitäts- und Auflösungseinstellungen, um sich an unterschiedliche Projektanforderungen anzupassen.

• 5 Qualitätsmodi
• 6 Auflösungsstufen

Schnelligkeit und Präzision
Das Gerät vereint hohe Genauigkeit mit schneller Datenerfassung: erhöhte Rotationsgeschwindigkeit und eine Datenrate von bis zu ~2,187 Millionen Pixel/s (ca. 2,2 MPx/s) ermöglichen einen hochauflösenden Scan in 52 Sekunden. Im Vergleich zum Vorgängermodell (IMAGER® 5016) ist die Scanzeit um etwa 50 % reduziert.

Farbdaten / Kamera
Der IMAGER® 5024 Supreme erfasst Farbinformationen mit der integrierten parallaxfreien i-Cam oder der externen Z+F TopCam. Die Weitwinkel-TopCam erfasst Farbdaten bis zu 12-mal schneller als die i-Cam und bietet so eine schnelle Alternative für die Farberfassung.

Flexibilität & Integration
Der Scanner ist vollständig kompatibel mit Z+F FlexScan® 22 für mobile Workflows. Statische Scandaten lassen sich mit SLAM-/mobilen Daten kombinieren, um Registrierung und Genauigkeit zu verbessern.

Anwendungsgebiete
Typische Anwendungsbereiche: Industrie, Forensik, Architektur & BIM, Facility Management, Versicherung, Archäologie, Denkmalpflege und Virtuelle Realität.

Charactéristiques / spécifications techniques

• Lasersystem
  Laserklasse: 1
  Strahldurchmesser/-divergenz: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, Halbwinkel)
  Messbereich: 0,3 m ... 365 m (Eindeutigkeitsintervall)
• Allgemein
  Modelbezeichnung: Z+F IMAGER® 5024 Supreme
  Reichweitenauflösung: 0,1 mm
  Linearitätsfehler: ≤ 1 mm + 10 ppm/m
  Entfernungsrauschen: 0,25 mm rms
  Datenspeicherung: 256 GB
  Interface: 5,7" Touchscreen-Display
  Konnektivität: WLAN 802.11 a/n/g, Dual Band, bis zu 240 MBit/s
• HDR Kamera
  Automatisch, bis zu 11 Belichtungsstufen; Aufnahmezeit ca. 2 min, parallaxfrei; Fokusbereich 1 m - ∞; Panoramaauflösung ca. 80 MPixel; integrierte LED-Spots (700 lm)
• Ablenkeinheit / Mechanik
  Vollständig gekapselter Rotationsspiegel mit integrierter HDR-Kamera und LED-Spots
  Vertikales Sichtfeld: 320°
  Horizontales Sichtfeld: 360°
  Winkelauflösung (vertikal): 0,00026° (0,93 arcsec)
  Winkelauflösung (horizontal): 0,00018° (0,65 arcsec)
  Vertikale Genauigkeit: 0,004° (14,4 arcsec) rms
  Horizontale Genauigkeit: 0,004° (14,4 arcsec) rms
  Rotationsgeschwindigkeit: max. 96 rps
• Leistung
  Datenerfassungsrate: bis zu ~2,187 Millionen Pixel/s (ca. 2,2 MPx/s)
  Zeit für einen hochauflösenden Scan: 52 Sekunden (ca.)
  Auflösungsstufen: 6
  Qualitätsmodi: 5
  Reichweite: 0,3 m ... 365 m (200 m bei 2,2 MPx/s)
• Workflow / Software
  blue workflow® kompatibel
  Z+F FlexScan® kompatibel
  Z+F TopCam kompatibel
  Vor-Ort Echtzeit-Registrierung
  Daten- und Zielverifikation
  Multi-Scanner-Unterstützung
  IMU-optimierte Nivellierung
