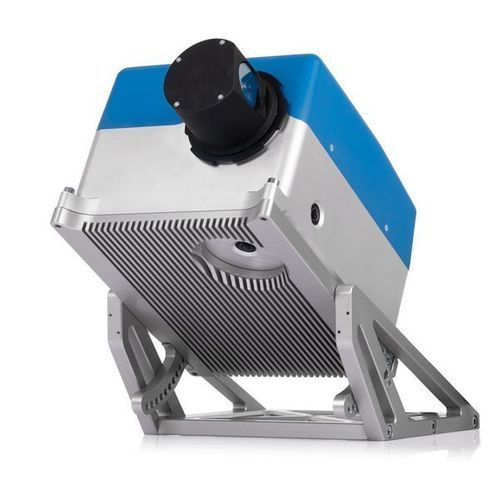

2D-Scanner Z+F PROFILER® 9025C

für Tunnelfür InspektionKartografie

Überblick
Der Z+F PROFILER® 9025C ist ein mobiler 2D-Laserscanner mit integrierten Kameras, konzipiert für anspruchsvolle Vermessungs- und Mobile-Mapping-Aufgaben. Er erfasst dichte, georeferenzierbare Profildaten mit hoher Messrate und liefert stabile Messqualität unter wechselnden Betriebsbedingungen.

Integriertes Kamerasystem
Das Gerät verfügt über vier 8‑Megapixel-Kameras mit großem Dynamikumfang. Bilddaten werden direkt im Scanner verarbeitet, sodass externe Rechner und zusätzliche Verkabelung entfallen. Das vollständig kalibrierte Kamerasystem ermöglicht eine automatisierte und präzise Farbzuordnung der Punktwolke für sofort nutzbare, farbgetreue 3D-Ausgaben.

Optionen
Marker-Mode (optional): Ein roter Laserstrahl hebt während der Datenerfassung definierte Winkelbereiche im Scanprofil hervor und ermöglicht so eine schnelle visuelle Identifikation relevanter Strukturen.

Technische Highlights

• Messrate: bis zu 267 Profile/Sek.
• Pixelrate: ~2,188 Millionen Pixel/Sek.
• Maximal nutzbarer Eindeutigkeitsbereich: 182 m
• Sichtfeld: 360°
• Kameras: 4 × 8 Megapixel (integriert)
• Integrierte Referenzplatte
• Vollständig kalibriertes System für automatisierte Farbzuordnung
• Laserklasse: 1

Anwendungsgebiete

• Mobile Mapping für Straßen-, Schienen- und Tunnelvermessung
• Hochgeschwindigkeits-Korridorinspektion und Asset-Dokumentation
• Industrielle mobile Vermessungsaufgaben, die dichte, eingefärbte Punktwolken erfordern

Besondere Merkmale

• Hohe Profildichte bei Fahrzeuggeschwindigkeiten
• Onboard-Bildverarbeitung reduziert Installationsaufwand und Verkabelung
• Automatisierte Farbzuordnung liefert sofort nutzbare, farbige Punktwolken
• Robuste Konstruktion für konstante Leistung unter wechselnden Bedingungen

Technische Spezifikationen

• Modell: Z+F PROFILER® 9025C
• Scanner-Typ: Mobiler 2D-Laserscanner mit integriertem Kamerasystem
• Profile pro Sekunde: bis zu 267 Profile/Sek.
• Pixel pro Sekunde: ~2,188 Millionen Pixel/Sek.
• Maximal nutzbarer Eindeutigkeitsbereich: 182 m
• Sichtfeld: 360°
• Kameras: 4 × 8 Megapixel (integriert)
• Onboard-Bildverarbeitung: Bilddaten direkt im Scanner verarbeitet (kein externer PC erforderlich)
• Farbzuordnung: vollständig kalibriertes Kamerasystem für automatisierte Färbung der Punktwolken
• Marker-Mode: roter Laser zur Markierung definierter Winkelbereiche (optional)
• Referenz: integrierte Referenzplatte
• Messgenauigkeit (vergleichbar mit Serie 9020): 0,2 mm im Bereich 1–25 m (Herstellerangabe)
• Lasersicherheit: Klasse 1
