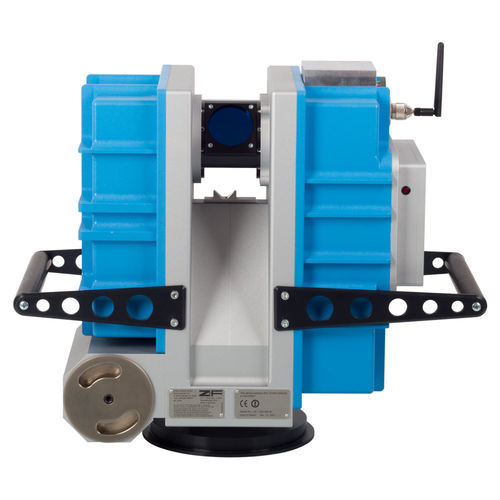

3D-Scanner Z+F IMAGER® 5006EX

LaserPunktwolkenfür die Automobilindustrie

Übersicht
Basierend auf der Z+F IMAGER® Serie ist der Z+F IMAGER® 5006EX ein explosionsgeschützter 3D-Laserscanner, der für den Einsatz in explosionsgefährdeten Atmosphären zertifiziert ist. Er ist nach ATEX für die Klassen I und II zugelassen und wurde für Vermessungsaufgaben im Untertagebau und auf industriellen Anlagen mit explosionsgefährdeten Atmosphären entwickelt.

Wesentliche Merkmale

• Nominale Reichweite: 79 m — geeignet für viele Scanning-Aufgaben in Gefahrenbereichen
• Erweiterter Sichtbereich: 310° vertikal × 360° horizontal — große Abdeckung bei wenigen Scanpositionen
• 100% Stand‑Alone-Konzept — kein externes Gerät im Feld erforderlich, reduziert potenzielle Zündquellen
• ATEX-zertifiziert für Klasse I und II (Richtlinie 94/9/EG)

Anwendungen

• Industrielle Anlagen
• Bergbau / Untertagebau
• Öl- und Gasstandorte

Technische Daten
Lasersystem

• Laser-Sicherheitsklasse: 3R (ISO EN 60825-1)
• Strahldivergenz: 0,22 mrad
• Strahldurchmesser: 3 mm kreisförmig @ 1 m
• Eindeutigkeitsbereich: 79 m
• Minimale Messentfernung: 0,4 m
• Entfernungsauflösung: 0,1 mm
• Datenaufnahme-Rate: ≤ 508.000 Pixel / s
• Linearitätsfehler bis 50 m: ≤ 1 mm
• Entfernungsrauschen: 0,7 mm rms

Ablenkeinheit

• System vertikal: rotierender Spiegel
• System horizontal: rotierender Messkopf
• Sichtfeld vertikal: 310°
• Sichtfeld horizontal: 360°
• Auflösung vertikal: 0,0018°
• Auflösung horizontal: 0,0018°
• Genauigkeit vertikal: 0,007° rms
• Genauigkeit horizontal: 0,007° rms
• Scan-Geschwindigkeit: ≤ 50 r/s (3.000 r/min) max.

Allgemein

• Neigungsmess-Auflösung: 0,001°
• Genauigkeit (Nullpunkt): 0,002°
• Datenspeicher: 60 GB interne Festplatte
• Integriertes Bedienfeld: Tastenfeld mit 6 Tasten, 4‑Zeilen Display
• Schnittstellen: Ethernet / W‑LAN

Stromversorgung

• Eingangsspannung: 18 V DC (Scanner)
• Leistungsaufnahme: 65 W max.
• Akkulaufzeit: ca. 1 h (wechselbarer Akkupack)

Umgebungsbedingungen

• Betriebstemperatur (kalibriert): 0 °C bis +40 °C
• Lagertemperatur: -20 °C bis +50 °C
• Beleuchtung: alle Lichtverhältnisse
• Feuchtigkeit: nicht kondensierend
• Schutzart: IP53
• Explosionsschutz: ATEX 94/9/EG, Klasse I und II
• Zielreflektivität: Betrieb ohne Retroreflektoren
