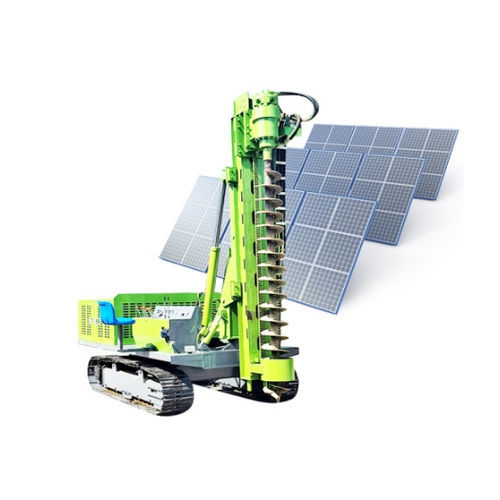

Hydraulische Pfahlramme

pneumatischVibrationfür Photovoltaikanwendung

Produktübersicht
Bei großflächigen Solarprojekten ist eine zuverlässige und schnelle Pfahlgründung entscheidend für Terminpläne und Lebenszykluskosten. Die Photovoltaik-Pfahlramme von YG machinery ist für PV-Tragkonstruktionen konzipiert und kombiniert hydraulische Schlag- und Vibrationsoptionen mit Bohr- und Schraubpfahl-Funktionen zur Montage von Rohrpfählen, I-Profilen und C-Profilen in verschiedenen Bodenzuständen.

Kernfunktionen
Die Maschine verwendet ein fortschrittliches Hydrauliksystem, das stabile Schlag- oder Vibrationsenergie liefert. Das multifunktionale Design unterstützt Rammen, Bohren und Schraubmontage. Ein präzises Führungs- und Steuerungssystem gewährleistet Pfahlvertikalität und Tiefensteuerung. Kompakte Abmessungen und ein Raupenfahrwerk bieten Mobilität auf der Baustelle und stabile Einsätze auf unebenem Gelände.

Kernvorteile

• Hohe Anpassungsfähigkeit: Konfigurierbare Bohrwerkzeuge und optionales Vibrations-/Druckluftzubehör ermöglichen Einsätze in Sand-, Ton- und mäßig felsigen Böden.
• Hohe Effizienz: Speziell für Solar-Pfahlarbeiten entwickeltes Gerät bietet höhere Rammgeschwindigkeit und bessere Handhabung als viele an Bagger angepasste Lösungen.
• Langlebigkeit: Konstruktion aus hochfesten Stählen und Qualitätskomponenten verringert Wartungsintervalle.
• Vielseitigkeit: Umrüstbar für Leitplankenmontage, Gewächshausfundamente und kleinere Tiefbauprojekte.

Anwendungen
Hauptsächlich für Fundamente von Solarkraftwerken und PV-Montagesysteme. Ebenfalls geeignet für Leitplankenmontage an Straßen, Stützstrukturen für Gewächshäuser, Vermietflotten und kleinere kommunale Projekte.

Fragen & Antworten
Kann die Photovoltaik-Pfahlramme harte Böden und felsige Formationen bewältigen? Ja. Es stehen Bohr- und Schlagmodi zur Verfügung, optional können Vibrations- oder Druckluftaufsätze zum Vorbohren oder Auflockern harter Schichten vor dem Einrammen des Pfahls eingesetzt werden.

Ist Transport und Bedienung vor Ort kompliziert? Nein. Kompakte Abmessungen und Raupenfahrwerk erleichtern Transport und Positionierung auf der Baustelle. Die Bedienoberfläche ist intuitiv, um Schulungszeiten zu verkürzen und die Sicherheit zu erhöhen.

Welche After-Sales-Unterstützung wird angeboten? YG machinery liefert Handbücher, Fernunterstützung und Ersatzteilbestände, um Stillstandszeiten zu minimieren und die Wartung zu erleichtern.

Parameter
Hydraulische Photovoltaik-Pfahlramme
Gesamtmaße: 4700*2100*2800 mm | Bohrrohrdrehzahl: 180 r/min
Kettenplattenbreite: 400 mm | Steigfähigkeit: 30°
Motor: 4108 | Gesteinshärte: 6-20F
Bohrdurchmesser: 80-500 mm | Schlitten-Kippwinkel: 120°
Bohrtiefe: 0-6 m | Schwenkwinkel des Bohrarms: links und rechts 150°
Reduktordrehmoment: 13000 n.m | Schlitten-Schwenkwinkel: links und rechts 40°
Hauptpumpe: Dreifachpumpe | Fahrgeschwindigkeit: 0-3 km/h
Ölpumpe: 40/40/32

Raupen-Photovoltaik-Pfahlramme
Raupen-Photovoltaik-Pfahlramme
Gesamtmaße: 4700*2200*2800 mm | Hydraulikhammerdurchfluss: 50-110 L/min
Kettenplattenbreite: 400 mm | Einschlagfrequenz: 350-800 BPM
Motor: 4108 | Hydrauliksystemdruck: 25 MPa
Generatorleistung: 88 kW Motor | Starke Luftkühlung: ja
Bohrtiefe: 0-6 m | Ölpumpe: 40/40/32
Bohrdurchmesser: 80-600 mm | Fahrgeschwindigkeit: 3 km/h

Technische Daten

• Gesamtmaße (hydraulisch): 4700*2100*2800 mm
• Gesamtmaße (raupen): 4700*2200*2800 mm
• Bohrtiefe: 0-6 m
• Bohrdurchmesser: 80-500 mm (hydraulisch) / 80-600 mm (raupen)
• Bohrrohrdrehzahl: 180 r/min
• Kettenplattenbreite: 400 mm
• Steigfähigkeit: 30°
• Motormodell: 4108
• Reduktordrehmoment: 13000 n.m
• Hauptpumpenkonfiguration: Dreifachpumpe
• Ölpumpenspezifikation: 40/40/32
• Fahrgeschwindigkeit: 0-3 km/h (hydraulisch) / 3 km/h (raupen)
• Hydraulikhammerdurchfluss (raupen): 50-110 L/min
• Einschlagfrequenz (raupen): 350-800 BPM
• Hydrauliksystemdruck (raupen): 25 MPa
• Generatorleistung (raupen): 88 kW Motor
• Schlitten-Kippwinkel: 120°
• Schwenkwinkel des Bohrarms: links und rechts 150°
• Schlitten-Schwenkwinkel: links und rechts 40°
• Gesteinshärtefähigkeit: 6-20F
• Kühlung: starke Luftkühlung zur Wärmeabfuhr (raupen)
