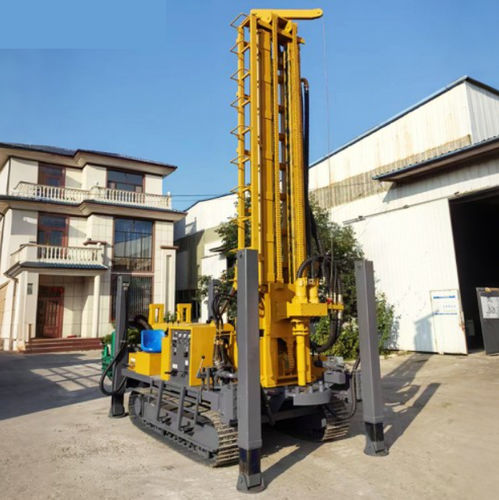

Geotechnische-Bohrgerät YG series

ExplorationPfahlfür Schächte

Übersicht
Angesichts der zunehmenden Wasserknappheit hat die Sicherstellung des Zugangs zu zuverlässigem und sauberem Grundwasser höchste Priorität. YG Machinery bietet moderne Tiefbrunnenbohranlagen, die für eine effiziente, präzise und nachhaltige Erkundung von Wasserressourcen entwickelt wurden. Die Anlagen sind mit fortschrittlichen Vollhydrauliksystemen und robusten Antriebsmechanismen ausgestattet, um harte Gesteinsformationen und schwierige geologische Bedingungen zu bewältigen.

Funktionsprinzip und wichtige technische Merkmale
Unsere Tiefbrunnenbohranlagen verwenden ein vollhydraulisches Antriebsdesign. Der Dieselmotor treibt eine Hydraulikpumpe an, die einen Hochdruck-Ölkreislauf erzeugt. Steuerungsventile lenken den Durchfluss zu einem hochdrehmomentigen Hydraulikmotor für die Rotation und zu großvolumigen Hydraulikzylindern für den Vorschub. Diese Konfiguration liefert während der Bohrarbeiten stabile Rotation, hohes Drehmoment und starke Vorschubkraft. Die Anlagen verwenden häufig die Down-the-Hole (DTH)-Hammer-Technologie für Felsbohrungen: Druckluft treibt den Hammer an, um Gestein zu zerschlagen und Bohrspäne aus dem Bohrloch zu befördern, was eine kontinuierliche und effiziente Durchdringung des Gesteins ermöglicht. Konfigurationen für spezielle Anforderungen wie Rückspülbohrungen oder Schlammpumpen für weichere Formationen sind verfügbar.

Kernvorteile

• Überlegene Bohrleistung: Hohes Drehmoment und hydraulischer Vorschub erzielen sehr gute Eindringraten, insbesondere in Hartgestein.
• Hervorragende geologische Anpassungsfähigkeit: Einsetzbar mit Kompressoren für Hartgestein oder Schlammpumpen für weiche Böden; geeignet für unterschiedliche Bodenverhältnisse.
• Einfache Bedienung und langfristige Zuverlässigkeit: Die Steuerung über Hydraulikventile ermöglicht eine intuitive Bedienung, geringeren mechanischen Verschleiß und robuste Langzeitperformance.

Technische Hinweise
Das vollhydraulische System der Anlage erlaubt stufenlose Geschwindigkeitsregelung und präzise Durchflusssteuerung, sodass Drehzahl und Vorschub unmittelbar an die Härte der Formation von weichem Boden bis zu hartem Gestein angepasst werden können. Die korrekte Abstimmung von hochdrehmomentigen Hydraulikmotoren, Vorschubkraft, Bohrkronen/Schlägen und Luft/Schlamm-Entsorgungssystemen ist entscheidend, um die Bohrleistung unter anspruchsvollen Bedingungen aufrechtzuerhalten.

Erweiterte Anwendungen

• Landwirtschaftliche Bewässerung: Bohrung von großdurchmesserigen Bewässerungsbrunnen in ariden Gebieten.
• Versorgung mit Trinkwasser: Zuverlässige Trinkwasserquellen für abgelegene Dörfer, Ranches und Industrieanlagen.
• Geologische Erkundung: Hydrogeologische und mineralische Untersuchungen zur Wasserressourcenerkundung.
• Ingenieurtechnische Anwendungen: Geothermische Brunnen, Pfahlgründungen und Thermalbrunnen.

Technische Parameter der Tiefbrunnenbohranlage (Tabelle)
Model | YG-180 | YG-200 | YG-300 | YG-400 | YG-600 | YG-800
Machine weight (T) | 4.5 | 5.8 | 9 | 10 | 12 | 13
Drilling diameter (mm) | 140-254 | 140-305 | 140-325 | 140-350 | 140-350 | 140-500
Drilling depth (m) | 180 | 200 | 300 | 400 | 600 | 800
One-time advance length (m) | 3.4 | 3.4 | 6.6 | 6.6 | 6.6 | 6.6
Walking speed (km/h) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5
Climbing angles (Max.) | 30 | 30 | 30 | 30 | 30 | 30
Equipped capacitor (KW) | 55 | 65-70 | 84 | 92 | 115 | 140
Using air compressor (MPA) | 1.7-2.5 | 1.7-3.0 | 1.7-3.3 | 1.7-3.5 | 1.7-3.5 | 1.7-3.5
Air consumption (m³/min) | 17-31 | 17-30 | 17-35 | 17-35 | 17-35 | 17-35
Drill pipe diameter (mm) | Φ76 Φ89 | Φ76 Φ89 | Φ89 Φ102 | Φ89 Φ102 Φ108 | Φ102 Φ108 Φ114 | Φ76 Φ89 Φ102
Drill pipe length (m) | 1.5 2.0 3.0 | 1.5 2.0 3.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0 6.0 | 1.5 2.0 3.0
Rig lifting force (T) | 15 | 12 | 20 | 22 | 28 | 35
Swing speed (RPM) | 45-65 | 45-70 | 55-115 | 45-115 | 45-115 | 55-115
Swing torque (N.m) | 3200-4600 | 3500-4800 | 6200-8500 | 6500-9000 | 8500-11000 | 8660-11150
Machine size (mm) | 3800*1500*2200 | 4000*1750*2450 | 5900*2000*2850 | 5900*2100*2850 | 6000*2200*2850 | 6100*2100*2900

Technische Spezifikationen

• Serienbezeichnung: YG-Serie (Modelle umfassen YG-180, YG-200, YG-300, YG-400, YG-600, YG-800).
• Maximale Bohrtiefen nach Modell: YG-180 = 180 m; YG-200 = 200 m; YG-300 = 300 m; YG-400 = 400 m; YG-600 = 600 m; YG-800 = 800 m.
• Bohrlochdurchmesser: 140–254 mm bis 140–500 mm je nach Modell.
• Maschinengewicht: von 4,5 T (YG-180) bis 13 T (YG-800).
• Einmalige Vorschublänge: bis 6,6 m bei größeren Modellen.
• Fahrgeschwindigkeit: 2,5 km/h (alle Modelle).
• Maximale Steigfähigkeit: 30° (alle Modelle).
• Installierte Leistung: 55 KW bis 140 KW je nach Modell.
• Arbeitsdruck des Kompressors (für DTH): typischerweise 1,7–3,5 MPa je nach Modell; Luftverbrauch 17–35 m³/min.
• Bohrgestängedurchmesser und verfügbare Längen variieren nach Modell; gebräuchliche Durchmesser: Φ76, Φ89, Φ102, Φ108, Φ114; Längen: 1,5 m, 2,0 m, 3,0 m und optional 6,0 m.
• Hubkraft der Anlage: 12–35 T je nach Modell.
• Drehzahl- und Drehmomentbereiche für unterschiedliche Formationshärten (RPM ca. 45 bis 115; Drehmoment bis ca. 11.150 N·m).
• Typische Maschinengrößen variieren nach Modell (Beispiele: 3800×1500×2200 mm bis 6100×2100×2900 mm).
