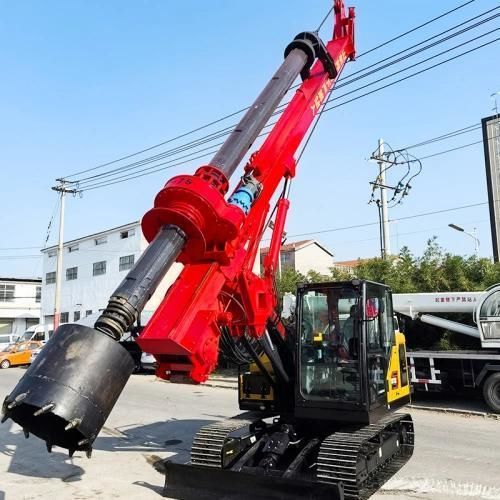

Bohrgerät zur Bodenuntersuchung YG series

StabilisierunggeotechnischePfahl

Überblick
Eine Rotationsbohranlage ist eine schwere Maschine, die zum Erstellen tiefer, zylindrischer Bohrlöcher für Pfähle und Fundamente entwickelt wurde. Das Gerät dreht ein Stahlwerkzeug, um Boden oder Gestein effizient zu zerschneiden und zu fördern, sodass bewehrte Betonpfähle für Gebäude, Brücken, Straßen und Stützbauwerke gesetzt werden können.

Gängige Anwendungen für Einsteiger

• Gebäudefundamente: Bohren tiefreichender Löcher zur Tragfähigkeit von Wohn- oder Gewerbebauten.
• Brückenbau: Schaffung stabiler Pfahlgründungen für Brücken und Flussquerungen.
• Stützbauwerke: Anlegen von Bohrpfählen an Böschungen zur Stabilisierung des Geländes und Verhinderung von Hangrutschungen.

Fehler, die Einsteiger vermeiden sollten
Verwenden Sie nicht dasselbe Bohrwerkzeug für alle Bodenbedingungen. Nutzen Sie einen Standard-Bohrschürfer für weiche Böden und wechseln Sie bei Festgestein zu Kernrohr oder Schraubbohrer. Falsches Werkzeug verringert die Vorschubgeschwindigkeit und erhöht den Verschleiß der Maschine.

Praxisbeispiel (Fallstudie)
Ein kleines Bauunternehmen in Mexiko erwarb eine kompakte Rotationsbohranlage für die Fundamente eines dreistöckigen Gewerbegebäudes. Nach einer Bodenschichtanalyse und der Wahl eines transportfähigen Modells schloss das Team die Pfahlarbeiten zwei Wochen früher ab und senkte die Gerätekosten um über 30 % gegenüber der Miete.

Einsteiger-FAQ

• Wie wähle ich die richtige Rotationsbohranlage für den Erstkauf? Orientieren Sie sich an drei Parametern: Pfahldurchmesser, benötigte Bohrtiefe und Bodentyp. Kompakte Maschinen mit Reibungs-Kelly-Stange eignen sich für die meisten flachen Pfähle; Steck-Kelly-Stangen bieten bei tieferen Bohrungen in weichen Böden mehr Leistung.
• Welche tägliche Wartung ist vor dem Start des Motors notwendig? Prüfen Sie Hydraulik- und Motorölstände, inspizieren Sie die Kelly-Stange und Drahtseile auf Schäden und fetten Sie die Hauptlager und Gelenke.
• Was tun, wenn die Bohrlochwand einzustürzen beginnt? Bei lockerem Sand oder gesättigten Böden verwenden Sie Bentonit-Schlamm oder setzen Sie während des Bohrens temporäre Stahlmantelrohre ein, um die Wand zu stützen und die Ausschläge zu kontrollieren.

Technische Daten / Spezifikationen

• YG13
  • Max. Bohrdurchmesser: 1000 mm
  • Max. Bohrtiefe: 13 m
  • Max. Drehmoment: 50 KN·m
  • Rotationswinkel: 360°
  • Drehzahl: 10-45 r/min
  • Abmessungen (m): 3.1 × 1.92 × 3.5 m
  • Gewicht: 9 ton
• YG15
  • Max. Bohrdurchmesser: 1600 mm
  • Max. Bohrtiefe: 15 m
  • Max. Drehmoment: 45 KN·m
  • Rotationswinkel: 180°
  • Drehzahl: 17-45 r/min
  • Abmessungen (m): 6.8 × 2.27 × 3.2 m
  • Gewicht: 13 ton
• YG16
  • Max. Bohrdurchmesser: 1500 mm
  • Max. Bohrtiefe: 16 m
  • Max. Drehmoment: 46 KN·m
  • Rotationswinkel: 180°
  • Drehzahl: 20-46 r/min
  • Abmessungen (m): 10 × 2.3 × 3.2 m
  • Gewicht: 11 ton
• YG20
  • Max. Bohrdurchmesser: 1600 mm
  • Max. Bohrtiefe: 20 m
  • Max. Drehmoment: 36 KN·m
  • Rotationswinkel: 360°
  • Drehzahl: 22-43 r/min
  • Abmessungen (m): 9.5 × 2.6 × 3.5 m
  • Gewicht: 17.8 ton
