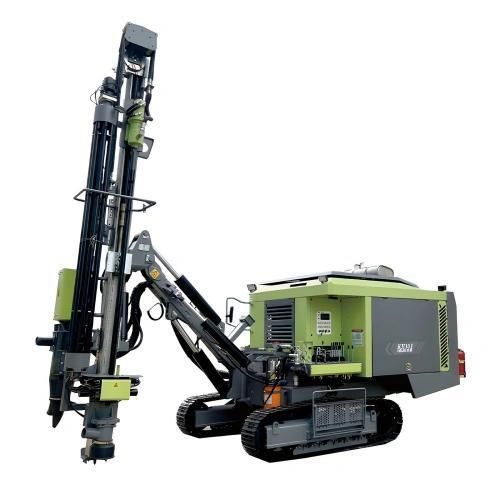

Stabilisierungs-Bohrgerät YG729S

geotechnischefür SchächteSprengloch

Produktübersicht
Die Wahl einer ungeeigneten DTH-Maschine für Hartgesteinsbohrungen oder Böschungsstützen führt zu Projektverzögerungen und erhöhtem Kraftstoffverbrauch. Diese Anleitung fasst die technischen Spezifikationen und Konfigurationen zusammen, die vor der Auswahl eines Oberflächen-DTH-Bohrgeräts für Industrieprojekte geprüft werden sollten.

Hauptmerkmale

• Standard-Bohrtiefe: Bewältigt Spreng- und Produktionslöcher von 15 m bis 50 m in Hartgestein.
• Bohrloch-Durchmesserbereich: Geeignet für Bohrungen von 70 mm bis 250 mm; typischer Betrieb 90–220 mm.
• Kernkonfiguration: Bohrgestell, Druckluftkompressor, Bohrgestänge und DTH-Hammer mit Meißelköpfen.

DTH-Maschinenparameter
Artikel: YG729S — Beschreibung: Diesel & Electric Surface Down The Hole Drill Rig
Dieselmotor: Yuchai & Elektromotor — Hubkraft: 50 kN
Nennleistung: 60/55 kW — Vorschubart: Ölzylinder + Rollenketten
Bohrhärte: f = 6 ~ 20 — Fahrgeschwindigkeit: 0 ~ 2,5 km/h
Bohrdurchmesser: 90 - 220 mm — Steigfähigkeit: 25°
Wirtschaftliche Bohrtiefe: 50 m — Bodenfreiheit: 400 mm
Geeignete Bohrstange: φ76 mm × 3 m — Gewicht (komplette Maschine): 6000 kg
Geeigneter DTH-Hammer: 4", 5", 6" — Außenmaße (L×B×H): 6050 × 2200 × 2600 mm
Arbeitsdruck: 1,0 ~ 2,0 MPa — Dieseltankvolumen: 70 L
Luftverbrauch: 11 ~ 21 m³/min — Staubabscheidung: Optional

Wo wird eine DTH-Maschine in der Industrie eingesetzt?

• Tagebau und Steinbrüche: Bohrt saubere Sprenglöcher zur effizienten Gesteinszerkleinerung.
• Böschungsstützen für Straßen und Schienen: Bohrt präzise Anker- und Bolzenlöcher an steilen oder unebenen Hängen.
• Wasserbau und Riffsprengungen: Einsatz bei Stauwerksbau und Unterwasserbagger-/Sprengprojekten.
• Fundamente und Hochbau: Bereitet Fundament- und Pfahlbohrungen für schwere Tragwerke vor.

Wie wählt man DTH-Werkzeuge für Boden vs. Gestein?

• Weiche Böden und Tonschichten:
  • Bohrstangen: Verwenden Sie Spiralbohrstangen für weiche Formationen.
  • Bohrköpfe: Verwenden Sie dreiflügelige Hartmetallköpfe für weiche Schichten.
  • Luftbedarf: Trockene Böden benötigen Kompressoren zur Lochreinigung; hydraulische Modelle verhalten sich in reinem Ton anders.
• Hartgesteinsformationen:
  • Bohrstangen: Verwenden Sie schwere Rundstahl-Bohrstangen.
  • Bohrköpfe: Verwenden Sie pneumatische DTH-Hämmer mit Hartmetall-Knopfmeißeln für Gestein.

Stromoptionen und Einsatzstellenbetrachtungen

• Netzstrom vorhanden: Option A — Luft-Elektro-DTH-Maschine + 6 m³ elektrischer Druckluftkompressor. Option B — Voll pneumatische DTH-Maschine + 12 m³ elektrischer Druckluftkompressor.
• Kein Strom / abgelegene Einsatzorte: Option A — Voll pneumatische DTH-Maschine + 12 m³ Dieselkompressor. Option B — Luft-Elektro-DTH-Maschine + 6 m³ Dieselkompressor. Option C — Elektro-DTH-Maschine + elektrischer Kompressor + Dieselgenerator vor Ort.

Merkmale / Technische Spezifikationen

• Modell: YG729S
• Beschreibung: Diesel & Electric Surface Down The Hole Drill Rig
• Dieselmotor: Yuchai & Elektromotor
• Hubkraft: 50 kN
• Nennleistung: 60/55 kW
• Vorschubart: Ölzylinder + Rollenketten
• Bohrhärte: f = 6 ~ 20
• Fahrgeschwindigkeit: 0 ~ 2,5 km/h
• Bohrdurchmesser: 90 - 220 mm
• Steigfähigkeit: 25°
• Wirtschaftliche Bohrtiefe: 50 m
• Bodenfreiheit: 400 mm
• Geeignete Bohrstange: φ76 mm × 3 m
• Gewicht (komplette Maschine): 6000 kg
• Geeigneter DTH-Hammer: 4", 5", 6"
• Außenmaße (L×B×H): 6050 × 2200 × 2600 mm
• Arbeitsdruck: 1,0 ~ 2,0 MPa
• Dieseltankvolumen: 70 L
• Luftverbrauch: 11 ~ 21 m³/min
• Staubabscheidung: Optional
