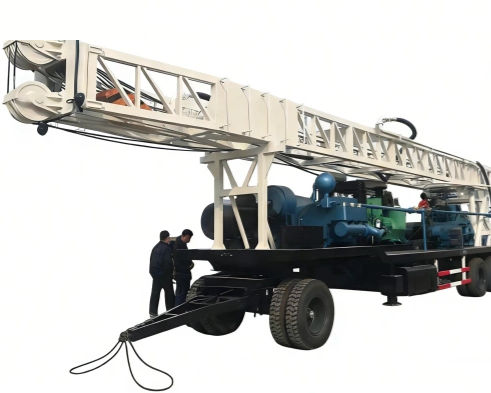

Kernbohrgerät YG-ZJ series

ExplorationMultifunktionGeothermie

Übersicht
YG Machinery liefert eine Reihe von Öl‑ und Geothermie‑Bohranlagen (hydraulische und thermische Modelle), ausgelegt für regionale Anpassung, schwere Einsätze und digitale Steuerung. Die Ausrüstung wird in über 30 Ländern eingesetzt und deckt Öl‑ & Gaserkundung, Geothermiebohrungen, Coal‑Bed‑Methane, Bau von Produktionsbohrungen und Mineraliensuche ab.

Hauptmerkmale und Fähigkeiten

• Regionale Anpassung an unterschiedliche Bodenverhältnisse: Ton, Sandstein, Festgestein, Hochtemperaturumgebungen und abgelegene Standorte (Geländereifen‑Konfigurationen für schwer zugängliche Orte).
• Fortschrittliche digitale Steuerung: PLC‑Steuerung und PROFINET‑Vernetzung für digitales Bohren zur Verringerung betrieblicher Fehler und zur Effizienzsteigerung.
• Modellfamilien: YG‑BZT Reihe (1000–1500 m) und YG‑ZJ Reihe (YG‑ZJ30, YG‑ZJ40, YG‑ZJ50) für verschiedene Tiefen und Konfigurationen.
• Hydraulische und thermische (geothermische) Varianten verfügbar; Projekt‑spezifische Anpassungen möglich (Exploration, Geothermie, Kernbohrung, Produktionsbohrungen, CBM).

Werk- / Drehplatte / Seilwinde / Bohrturm (Spezifikationsübersicht)
Durchgangsbohrungsdurchmesser der Drehplatte: 660 mm
Beispielhafte Nennbohrtiefen: 1500 m, 1200 m, 1000 m
Bohrrohrtypen (mm): φ89, φ114, φ127
Drehplattengeschwindigkeiten (U/min): 145, 84, 52, 37
Drehplattendrehmoment: 22 kN·m

Hauptwinde: Einseil‑Hubkapazität 90 kN; Einseilgeschwindigkeiten 0,84, 1,90, 3,3 m/s; Seil: D-6×19 φ28 mm
Hilfswinde: Nennhubkapazität Einseil 50 kN; Seil: D-6×19 φ20 mm

Bohrturm: Nutzhöhe 18,482 m; Nennlast 60 t
Aktives Bohrrohr Beispiel: 108×108×12192 mm
Hakenlast Beispiel: 60 t

Abmessungen (Zug / Arbeitszustand): Zug 15282×2790×4420 mm; Arbeit 15222×3800×20765 mm
Gewichtsbeispiel: 48 t
Zugfahrgeschwindigkeitsbegrenzung: 20 KM/h

YG‑ZJ Serie (modellvergleichende Zusammenfassung)

• Modelle: YG‑ZJ30, YG‑ZJ40, YG‑ZJ50.
• Nennbohrbereiche (nach Bohrkronendurchmesser): für 114 mm — ZJ30: 1600–3000 m; ZJ40: 2500–4000 m; ZJ50: 3500–5000 m. Für 127 mm — ZJ30: 1500–2500 m; ZJ40: 2000–3200 m; ZJ50: 2800–4500 m.
• Maximale Hakenlast (kN): ZJ30 = 1700; ZJ40 = 2250; ZJ50 = 3150.
• Bohrdrahtdurchmesser (mm): 29 / 32 / 35 (ZJ30 / ZJ40 / ZJ50). Windenleistung (kW): 600 / 800 / 1200. Derrick‑Höhe (m): 41 / 43 / 45.

Anwendungsszenarien

• Öl‑ & Gasexploration: Anlagen für Öl-, Erdgas‑ und Schiefergas‑Explorationsbohrungen.
• Geothermiebohrungen: Anlagen für thermische Wasserbohrungen in Geothermieprojekten.
• Bohrungen für Coal‑Bed‑Methane.
• Bau von Produktionsbohrungen für Ölfelder (stabile Anlagen mit digitalen Steuerungsoptionen).
• Mineralexploration und Kernbohrproben für Bergbauprojekte.

Eigenschaften / Technische Daten

• Marke: YG Machinery
• Referenzierte Modellreihen: YG‑BZT (1000–1500 m), YG‑ZJ (YG‑ZJ30, YG‑ZJ40, YG‑ZJ50)
• Steuerungssysteme: PLC‑Steuerung und PROFINET‑Vernetzung
• Durchgangsbohrungsdurchmesser Drehplatte: 660 mm
• Unterstützte Bohrrohrdurchmesser: φ89, φ114, φ127
• Drehplattengeschwindigkeiten: 145, 84, 52, 37 U/min
• Drehplattendrehmoment: 22 kN·m
• Hauptwinde Einseilkapazität: 90 kN; Hilfswinde: 50 kN
• Winden‑Einseilgeschwindigkeiten: 0,84, 1,90, 3,3 m/s
• Seiltypen und Durchmesser: D-6×19 φ28 mm (Haupt), D-6×19 φ20 mm (Hilfs)
• Bohrturmhöhe Beispiel: 18,482 m; Nennlast Beispiel: 60 t
• Beispiel aktives Bohrrohr: 108×108×12192 mm
• Beispiel Hakenlast: 60 t; Gewichtsbeispiel: 48 t; Zuggeschwindigkeitslimit: 20 KM/h
• YG‑ZJ Spezifika: Nennbohrtiefe bis 5000 m, Windenleistung bis 1200 kW, Hakenlast bis 3150 kN (YG‑ZJ50)
• Verfügbare Konfigurationen: Geländereifen für entfernte Standorte, hydraulische Einheiten, geothermische Varianten, PLC‑basierte digitale Steuerung und projektspezifische Anpassungen.
