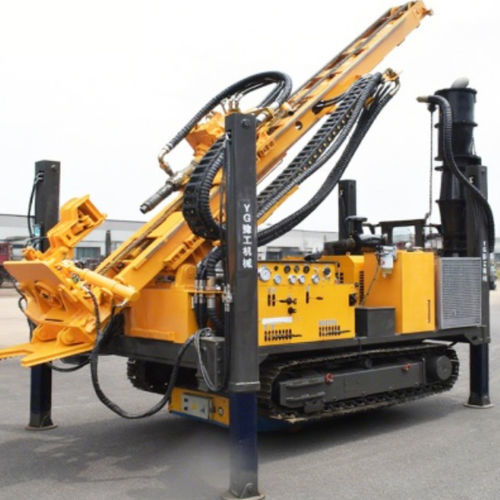

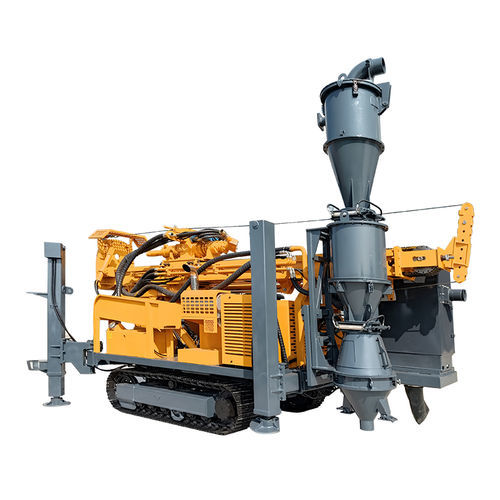

Explorationsbohrgerät YG150RC

zur Bodenuntersuchunggeotechnischefür Tiefbohrung

Übersicht
Bohrgerät mit Umkehrzirkulation, entwickelt für Mineraliensuche, geotechnische Untersuchungen und Tiefbohrungen. Das Modell YG150RC vereint Reverse-Circulation-Probenahme mit einem raupenmontierten Fahrgestell für Mobilität auf der Baustelle und stabile Leistung in unterschiedlichen Bodenverhältnissen.

Hauptanwendungen

• Mineralexploration und Prospektion
• Tieflochbohrungen (bis nominell 150 m)
• Boden- und Gesteinsprobenahme mit hoher Probenreinheit
• Untersuchungen großer Baustellen (Straßen, Brücken, Gründungen)
• Grundwasser- und Tiefbrunnenbohrungen
• Geotechnische Untersuchungen und Umweltüberwachung

Funktionsprinzip und Kernfunktionen
Das Gerät verwendet Reverse-Circulation (RC): Hochdruckluft fördert das Schnittgut durch das Innenrohr nach oben, vermeidet Kontamination im Ringraum und liefert sauberere, weniger vermischte Proben. Das System ermöglicht effiziente Probengewinnung und konstante Bohrqualität.

Technische Stärken

• Hohe Probenreinheit: Rückfluss reduziert Kontamination durch anfallendes Schnittgut.
• Schnelle Eindringrate: Wirksam in Hartgestein und tiefen Schichten.
• Einfache Vor-Ort-Wartung: Gut zugängliche Komponenten für Routinearbeiten.
• Stabile Leistung: Kompatibel mit Standard-Luftkompressoren und Unterstützungssystemen.
• Hohe Anpassungsfähigkeit: Integration mit RC-Bohranlagen und Umkehrzirkulationssystemen möglich für bessere Leistung unter harten Bedingungen.

Parameter
Modell: YG150RC
Bohranlage Gewicht (raupenmontiert): 9000 kg
Motorleistung: 125 kW (Cummins 6BTA5.9-C125)
Abmessungen (L×B×H): 6750 × 2200 × 2950 mm
Umgebungstemperaturbereich: -10～38 °C
Nennbohrtiefe: 150 m
Endlochdurchmesser: 110–250 mm
Bohrwinkelbereich: -10–90°

Technische Daten

• Horizontale Bohrhöhe: 1,85–2,8 m
• Max. Ausgangsdrehmoment Bohrkopf: 8000 N·m
• Drehzahlen Bohrkopf (kontinuierlich): 30/60, 54/108 rpm
• Drehzahlen Bohrkopf (Intervall): 62/124, 105/210 rpm (wie angegeben)
• Vorschubhub: 3500 mm
• Schubkraft: 45 kN
• Hubkapazität: 65 kN
• Rohrziehvorrichtung Drehzahl: 40 rpm
• Rohrziehvorrichtung max. Drehmoment: 30000 N·m
• Durchgangsbohrungsdurchmesser: 370 mm
• Hilfswinde Zugkraft (erste Lage): 11 kN
• Windenseildurchmesser: 14 mm
• Windenseilkapazität: 60 m
• Max. Drehzahl: 2200 rpm
• Fahrgeschwindigkeit (Kettenfahrwerk): 1,2 km/h
• Einheitsdruck: <0,05 MPa
• Steigfähigkeit: ≥20°
