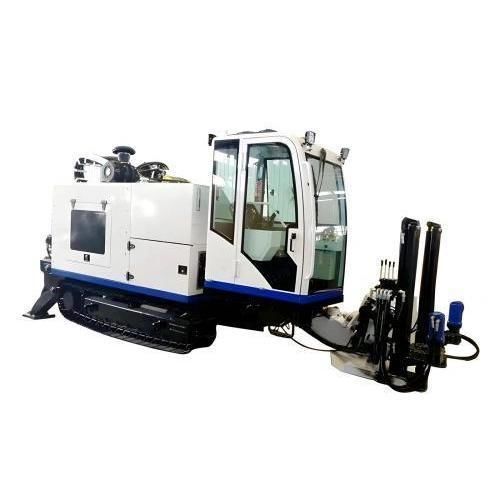

Bohrgerät / horizontal mit Ausrichtung YG series

zur Verlegung von Glasfaserleitungenzur Verlegung von Energieleitungendrehbar

Übersicht
Wenn Leitungen unterirdisch verlegt werden müssen, ohne die Straße aufzugraben, bohrt eine Horizontalbohranlage (horizontal directional drilling, HDD) einen gleichmäßigen unterirdischen Weg und zieht Rohre hindurch. Sie kombiniert klassische Bohrwerkzeuge aus der Ölindustrie mit modernen Rohrverlegetechniken und ermöglicht eine präzise Steuerung des Bohrkopfes von der Oberfläche. Typischer Arbeitstemperaturbereich: -15°C bis +45°C in nicht hartem Gestein.

Anwendungen

• Verlegung von Wasserleitungen, Stromkabeln, Gasleitungen, Telekommunikationsleitungen und Abwasseranlagen
• Querungen unter Autobahnen, Eisenbahnen, Flüssen oder historischen Stadtzentren, wo offene Gräben unpraktisch sind

Funktionsweise (Zusammenfassung)
Die Maschine bohrt ein Pilotloch, nutzt die Steuerung zur Pfadführung von der Oberfläche, führt Reaming durch, um das Loch bei Bedarf zu vergrößern, und zieht das Rohr in das erzeugte Bohrloch ein. Geeignet für grabenlose Rohrverlegungen über lange Strecken je nach Bodenbedingungen.

Vorteile des horizontalen Richtungsbohrens

• Keine Straßenschäden: Hält den Verkehr aufrecht und schont den Belag.
• Hohe Genauigkeit: Die Steuerung des Bohrkopfes erlaubt Tiefenanpassungen und das Umfahren vorhandener Versorgungsleitungen.
• Langlebige Leitungen: Tiefer verlegte Leitungen (6–18 m) sind vor Witterung und Sauerstoff geschützt.
• Niedrigere Betriebskosten: Schnellere Einsätze, weniger Personal und keine Kosten für Wiederherstellung des Straßenbelags.

Tipps für Einsteiger & Wartung

• Vor Arbeitsbeginn immer den Untergrund mit Leitungssuchgeräten prüfen, um Beschädigungen bestehender Leitungen zu vermeiden.
• Tägliche Pflege: Reinigung des Schlammkreislaufs und saubere, geschmierte Gewinde der Bohrstangen. Automatische Schmierung hilft, aber manuelle Reinigung verhindert Verschleiß.
• Die Schlammpumpe am Ende des Tages mit sauberem Wasser spülen, um getrocknete Flüssigkeit, die Düsen verstopfen oder Dichtungen beschädigen könnte, zu vermeiden.

Typische Leistung & Fähigkeiten (FAQ-Schwerpunkte)

• Verarbeitete Rohre: übliche Stahl- und PE-Rohre von ca. 300 mm bis 1200 mm Durchmesser (abhängig von Gerät und Zubehör).
• Zugweite: bis zu ca. 1500 Meter abhängig von Bodenbedingungen und Projektspezifikationen.
• Unterstützung für den Bediener: Moderne Anlagen bieten hohe Automatisierung (Auto-Ankerung, intelligente Überwachung). Hersteller bieten häufig Fernsupport und Videoanleitungen an.

Parameter der Horizontalbohranlage (Tabelle)
Model: YG-160A | YG-180 | YG-280 | YG-320 | YG-320A
Engine rated power: 100KW | 97KW | 160KW | 140KW/160KW | 160KW
Push and pull: Cylinder | Motor | Motor | Cylinder | Motor
Maximum drag/feed force: 160/100KN | 180/180KN | 280/280KN | 320/320KN | 320/320KN
The maximum torque of the powerhead: 5000N.n | 6000N.n | 10000N.n | 12000N.n | 12000N.n
Powerhead speed: 0-180 r/min | 0-140 r/min | 0-120 r/min | 0-140 r/min | 0-140 r/min
Moving speed of the powerhead: 30 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min
Maximum reaming hole diameter: Φ600 mm | Φ600 mm | Φ750 mm | Φ800 mm | Φ800 mm
Drill rod length (single): 3 m | 3 m | 3 m | 3 m | 3 m
Drill pipe diameter: Φ60 mm | Φ60 mm | Φ73 mm | Φ73 mm | Φ73 mm
Drill pipe angle (as shown in table): 10-23° | 10-22° | 10-23° | 10-20° | 10-20°
Maximum mudflow: 160 L/min | 250 L/min | 320 L/min | 320 L/min | 320 L/min
Maximum mud pressure: 100 bar | 80 bar | 80 bar | 80 bar | 80 bar
Overall quality (weight): 6700 kg | 8500 kg | 12500 kg | 11500 kg | 11200 kg
Dimension (L*W*H): 5700*1820*2400 mm | 6400*2270*2340 mm | 7100*2260*2450 mm | 7100*2250*2450 mm | 7662*2162*2450 mm

Eigenschaften / Technische Daten

• YG-160A — Engine 100 KW; push/pull by cylinder; max drag/feed 160/100 KN; max torque 5000 N·m; powerhead speed 0–180 r/min; moving speed 30 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–23°; mudflow 160 L/min; mud pressure 100 bar; weight 6700 kg; dimension 5700×1820×2400 mm.
• YG-180 — Engine 97 KW; push/pull by motor; max drag/feed 180/180 KN; max torque 6000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–22°; mudflow 250 L/min; mud pressure 80 bar; weight 8500 kg; dimension 6400×2270×2340 mm.
• YG-280 — Engine 160 KW; push/pull by motor; max drag/feed 280/280 KN; max torque 10000 N·m; powerhead speed 0–120 r/min; moving speed 20 m/min; max reaming Φ750 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–23°; mudflow 320 L/min; mud pressure 80 bar; weight 12500 kg; dimension 7100×2260×2450 mm.
• YG-320 — Engine 140/160 KW; push/pull by cylinder; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11500 kg; dimension 7100×2250×2450 mm.
• YG-320A — Engine 160 KW; push/pull by motor; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11200 kg; dimension 7662×2162×2450 mm.
