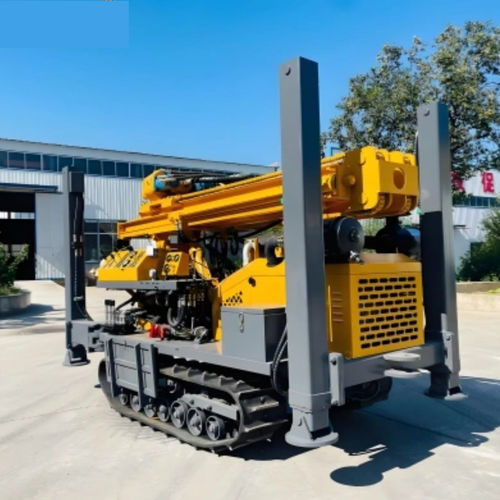

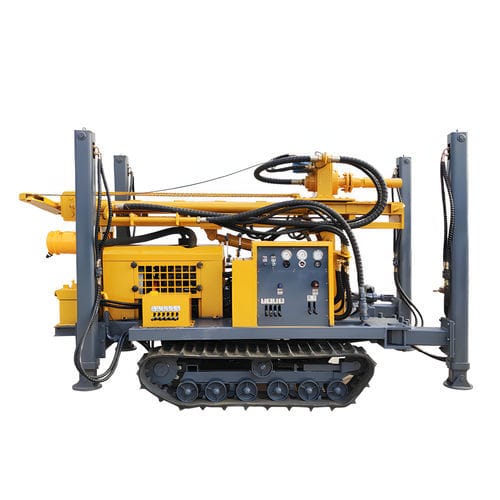

Explorationsbohrgerät YG series

für Tiefbohrungfür Schächtemobil

Übersicht Diese Bohranlage für Tiefbohrungen in Felsgestein wurde entwickelt, um die Herausforderungen beim Bohren in hartem Gestein zu bewältigen. Sie zeichnet sich durch ein hohes Drehmoment, große Bohrtiefe und Mobilität für abgelegene Standorte aus. Sie behebt häufige Probleme wie unzureichendes Drehmoment zum Durchbrechen von hartem Gestein, häufige Ausfälle an abgelegenen Standorten und lange Projektverzögerungen, indem sie robuste Schwingdrehmomentoptionen, eine große Modellauswahl und bewährte Zuverlässigkeit in rauen Umgebungen bietet. Kernvorteile

• Konstruktion mit hohem Drehmoment: Das Schwingdrehmoment reicht bei größeren Modellen bis zu 8.500–11.000 N·m, was das Durchbohren von Kalkstein, Granit und Basalt sowie eine verbesserte Bohrgeschwindigkeit in Hartgesteinsformationen ermöglicht.
• Tiefeneinsatzfähigkeit: Die Modelle unterstützen Bohrtiefen von 180 m bis zu 600 m und erfüllen damit die meisten Anforderungen bei Wasserbrunnen- und Tiefgesteinsbohrungen.
• Anpassungsfähigkeit und Zuverlässigkeit: Ausgelegt für den Betrieb bei Temperaturen von -10 °C bis 45 °C; angegebene Ausfallrate innerhalb von 12 Monaten unter 1 %; staubdichte und korrosionsbeständige Komponenten verlängern die Lebensdauer auf über 10 Jahre.
• Einfache Bedienung und Wartung: Intuitive Steuerung, die meisten Bediener erlernen den Umgang in etwa einem Tag; grundlegende Wartung alle 50 Bohrstunden und typische monatliche Wartungskosten von unter 200 US-Dollar.
• Mobil und anpassungsfähig: Dieselbetriebenes, mobiles Design für abgelegene und unwegsames Gelände mit einer Steigfähigkeit von bis zu 30°.

Verfügbare Modelle und typische Einsatzbereiche Die Produktpalette umfasst mehrere Modelle wie YG-180, YG-200, YG-300, YG-300A, YG-400 und YG-600. Die verschiedenen Modelle decken Bohrlochdurchmesser von etwa 140 mm bis zu 350 mm und Tiefen von 180 m bis zu 600 m ab, sodass die Auswahl je nach geologischen Gegebenheiten vor Ort und der erforderlichen Förderleistung getroffen werden kann. Kernanwendungsszenarien

• Landwirtschaftliche Bewässerung: Bohren von Tiefbrunnen zur Gewährleistung einer stabilen Bewässerung in Trockengebieten.
• Bergbauexploration und -betrieb: Wasserversorgung in abgelegenen Bergwerken und Arbeiten in unwegsamem Gelände.
• Gemeindewasserversorgung: Bohren von Trinkwasserbrunnen für Dörfer und Städte.
• Unterstützung in der Öl- und Gasindustrie: Wasserversorgung für die Energieexploration und den damit verbundenen Bedarf vor Ort.
• Katastropheneinsatz: Schneller Einsatz zur Notfall-Wasserversorgung nach Naturkatastrophen.

Zusammenfassungen von Fallbeispielen

• Brasilien (Landwirtschaft): YG-300 für Granitformationen empfohlen – Bohrung bis ca. 220 m in 2 Tagen. Berichtete Ergebnisse: 3 Brunnen mit einer Förderleistung von jeweils ca. 12.000 Litern/Tag, 25 % Steigerung des Sojabohnen-Ertrags, erhebliche jährliche Einsparungen bei den Wassertransportkosten.
• Australien (Bergwerk): Mit maßgeschneiderten Bohrkronen und einer tragbaren Bohranlage wurde in 3 Tagen eine Bohrung bis in eine Tiefe von 280 m durch Eisenerzschichten durchgeführt. Berichtete Ergebnisse: 5 Brunnen decken den Wasserbedarf des Bergwerks, jährliche Einsparungen bei den Transportkosten und keine verzeichneten Ausfallzeiten der Ausrüstung im Berichtszeitraum.

Häufige Kundenfragen

• Kann diese Bohranlage auch die härtesten Gesteinsarten durchbohren? Ja; Modelle mit höherem Drehmoment (bis zu 8.500 N·m und mehr bei größeren Modellen) sind Berichten zufolge in der Lage, Granit und Kalkstein zu bohren; sie wurden an Gesteinen mit Härtegraden getestet, die den vor Ort festgestellten Bereichen entsprechen.
• Können auch nicht-professionelle Techniker die Anlage bedienen? Die meisten Anwender berichten, dass Teams eine grundlegende Bedienungsschulung in etwa einem Tag absolvieren können; die Bohranlagen sind auf eine vereinfachte Bedienung ausgelegt.
• Wie häufig ist eine Wartung erforderlich? Eine grundlegende Wartung wird alle 50 Bohrstunden empfohlen; Ersatzteile sind in der Regel weltweit verfügbar und werden in der Regel mit kurzen Lieferzeiten bereitgestellt.
• Kann sie in abgelegenen Gebieten eingesetzt werden? Ja; sie ist dieselbetrieben und tragbar, sodass sie auch in abgelegenen Gebieten und in unwegsamem Gelände eingesetzt werden kann.

Technische Parameter (Tabellenansicht) Modell | YG-180 | YG–200 | YG–300 | YG–300A | YG–400 | YG–600 Bohrlochdurchmesser | 140–254 mm | 140–305 mm | 140–325 mm | 140–325 mm | 140–350 mm | 140–350 mm Bohrtiefe | 180 m | 200 m | 300 m | 300 m | 400 m | 600 m Vorschublänge pro Durchgang | 3,4 m | 3,4 m | 6,6 m | 3,4 m | 6,6 m | 6,6 m Fahrgeschwindigkeit | 2,5 km/h | 2,5 km/h | 2,5 km/h | 2,5 km/h | 2,5 km/h | 2,5 km/h Steigwinkel (max.) | 30° | 30° | 30° | 30° | 30° | 30° Eingebauter Kondensator (Leistung) | 55 kW | 65–70 kW | 84 kW | 75,8 kW | 92 kW | 115 kW Betriebsluftdruck | 1,7–2,5 MPa | 1,7–3,0 MPa | 1,7–3,3 MPa | 1,7–3,0 MPa | 1,7–3,5 MPa | 1,7–3,5 MPa Luftverbrauch | 17–31 m³/min | 17–30 m³/min | 17–35 m³/min | 17–35 m³/min | 17–35 m³/min | 17–35 m³/min Verfügbare Bohrrohrlängen | 1,5 m, 2,0 m, 3,0 m (bei einigen Modellen auch 6,0 m) | 1,5 m, 2,0 m, 3,0 m | 1,5 m, 2,0 m, 3,0 m, 6,0 m | 1,5 m, 2,0 m, 3,0 m | 1,5 m, 2,0 m, 3,0 m, 6,0 m | 1,5 m, 2,0 m, 3,0 m, 6,0 m Bohrrohrdurchmesser | 76 mm, 89 mm | 76 mm, 89 mm | 89 mm, 102 mm | 76 mm, 89 mm, 102 mm | 89 mm, 102 mm, 108 mm | 102 mm, 108 mm, 114 mm Hubkraft der Bohranlage | 15 t | 12 t | 20 t | 16 t | 22 t | 28 t Schwenkgeschwindigkeit | 45–65 U/min | 45–70 U/min | 45–115 U/min | 40–70 U/min | 45–115 U/min | 45–115 U/min Schwenkmoment | 3200–4600 N·m | 3500–4800 N·m | 6200–8500 N·m | 5700–7500 N·m | 6500–9000 N·m | 8500–11000 N·m Abmessungen (L × B × H) | 3800 × 1500 × 2200 mm | 4000 × 1750 × 2450 mm | 5900 ×2000 × 2850 mm | 4100 × 1950 × 2600 mm | 5900 × 2100 × 2850 mm | 6000 × 2200 × 2850 mm Gewicht | 4500 kg | 5800 kg | 9000 kg | 7000 kg | 10000 kg | 12000 kg Technische Daten / Spezifikationen

• Marke: YG (verschiedene YG-Modelle verfügbar: YG-180 bis YG-600)
• Bohrtiefenbereich: 180 m – 600 m, je nach Modell
• Bohrlochdurchmesser: ~140 mm – 350 mm (modellabhängig)
• Schwenkmomentbereich: ~3.200 N·m bis zu ~11.000 N·m
• Antriebsleistung: typische Motorleistung 55 kW bis zu 115 kW
• Luftverbrauch: ca. 17–35 m³/min (modellabhängig)
• Typische Bohrrohrlängen: 1,5 m / 2,0 m / 3,0 m (einige Modelle unterstützen Längen von 6,0 m)
• Hubkraft der Bohranlage: 12 t–28 t je nach Modell
• Mobile, dieselbetriebene Konfiguration für den Einsatz an abgelegenen Standorten; Steigfähigkeit bis zu 30°
