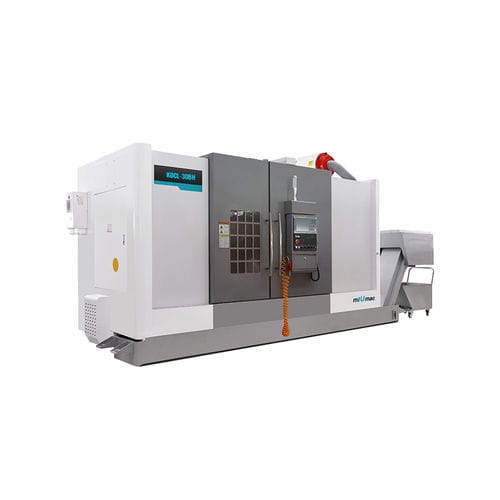

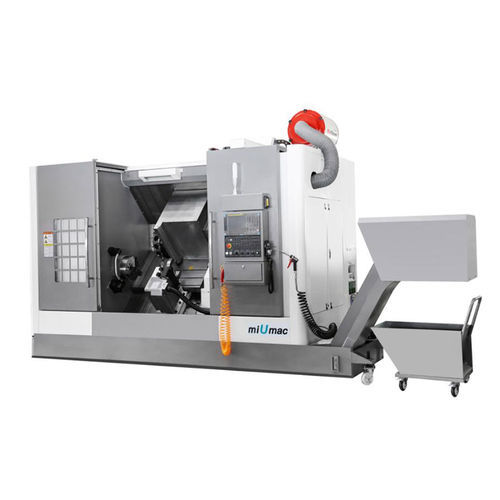

CNC-Drehzentrum KDCL-30BH

2-Achsmit SchrägbettA2-11

Multifunktionale CNC-Drehmaschine 1. Das Maschinenkonzept basiert auf der Integration von Mechanik, Elektronik und Hydraulik mit einer kompakten Struktur. Artikel - Einheit - KDCL-30BH Traver - - Max.Schwenkdurchmesser über Bett - mm - Ø600 Max. Schnittdurchmesser für Scheibenteile - mm - Ø400 Max. Schnittdurchmesser für Achsteile - mm - Ø320 Maximale Schnittlänge (Stirnfläche des Futters bis zum Totpunkt) - mm - 900 Abstand von der Spindelmitte zum Boden - mm - 1150 Max. Verfahrweg für Achse X - mm - 270 Max. Verfahrweg für Achse Z - mm - 1060 Spindel - - Spindelnase - - A₂-11 Spindelbohrung - mm - Ø105 Antriebsart der Spindel - - Riemenantrieb Max. Spindeldrehzahl - U/min - 1600 Leistung des Spindelmotors - kW - 18,5/22 Vorderes Ende der Spindel - Ø. - mm - Ø160 Hydraulisches Spannfutter Dia. - zoll - Vorschub - - Eilgang der X/Z-Achse - m/min - 16/12 Servomotorleistung X/Z-Achse - kW - 4/4 Revolver - - Werkzeughalterstationen - Stück - 12 Außendurchm. Schaft des Schneidwerkzeugs - mm - 25×25 Maximaler Innendurchmesser des Schneidwerkzeugschaftes - mm - Ø40 Motorleistung des angetriebenen Werkzeugs - kW - 3,7/5,5 Max. Drehzahl des angetriebenen Werkzeugs - U/min - 4000 Reitstock - - Reitstockpinole Durchm. - mm - Ø100 Hub der Reitstockpinole - mm - 200 Reitstockpinole Bohrungskonus - - MT NO.6 Sonstiges - - Bettstruktur - - 45° Schrägbett Gesamtleistungsfähigkeit - kVA - 38 Leistung der Kühlungspumpe - W - 750 Leistung der Schmierpumpe - L - 1,8 Gesamtabmessungen （L×B×H） - mm - 5600×1900×2150 Nettogewicht - kg - 8000 Genauigkeit - mm - IT5~6 Rundlaufgenauigkeit der Spindelkegelbohrung - mm - ≤0,003 Positioniergenauigkeit der X-Achse - mm - ≦0,008 Positioniergenauigkeit der Z-Achse - mm - ≦0.016 Positioniergenauigkeit der X-Achse mit Wiederholung - mm - ≦0.005 Positioniergenauigkeit der Z-Achse mit Wiederholung - mm - ≦0.010 Rundheit des bearbeiteten Werkstücks - mm - ≤0.005/Ø120 Bearbeitung der Zylindrizität des Werkstücks - mm - ≤0.010/Ø120×150 Bearbeitung der Ebenheit des Werkstücks - mm - ≤0.02/Ø500 Bearbeitung der Oberflächenrauheit des Werkstücks - - ≤Ra1.25
