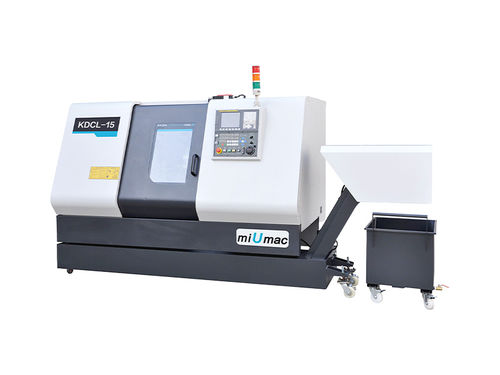

CNC-Drehzentrum KDCL-15H

2-Achsmit SchrägbettA2-5

Multifunktionale CNC-Drehmaschine 1. Die Maschine verfügt über ein voll funktionsfähiges CNC-System mit hoher Zuverlässigkeit. Das Maschinendesign nimmt mechanische, elektronische und hydraulische Integrationsmethode mit einer kompakten Struktur an. 2. Die Maschine hat 45° integriertes Schrägbett mit hoher Steifigkeit und fließender Späneabfuhr. 3. Die X- und Z-Achsen sind mit spielfreien Präzisionslinearführungen ausgestattet, die eine hohe Steifigkeit und Genauigkeit gewährleisten. ARTIKEL - EINHEIT - KDCL-15H Max. Schwenkdurchmesser über Bett - mm - Ø360 Max. Schnittdurchmesser für Scheibenteile - mm - Ø140 Max. Schnittdurchmesser für Achsteile - mm - Ø140 Max. Schnittlänge für Achsenteile - mm - 300 Spindel - - Spindelbohrung - mm - Ø56 Spindelnase - - A₂-5 Spindeldrehzahl - r/min - 6000 Verfahrweg - - Max. Verfahrweg der Achse X - mm - 140 Max. Verfahrweg der Achse Z - mm - 320 Vorschub - - Eilgang für Achse X - m/min - 12 Eilgang für Achse Z - m/min - 20 Revolver - - Werkzeugpoststationen - - 12 Außendurchm. Schaft des Schneidwerkzeugs - mm - 20×20 Max.Innen-Ø. Schaft des Schneidwerkzeugs - mm - Ø32 Reitstock - - Reitstockpinole Durchm. - mm - Ø80 Hub der Reitstockpinole - mm - 90 Reitstockpinole Bohrungskonus - - MT.Nr.4 Andere - - Leistung des Hauptmotors - kW - 7.5/11 Bettaufbau - - 45° Schrägbett Min. Eingabe - mm - 0,001 Wiederholgenauigkeit - mm - ≤0.006 Spannfutter Dia. - - 6 Gesamtabmessungen (L×BxH) - mm - 2700×1460×1680 Nettogewicht - kg - 3100
