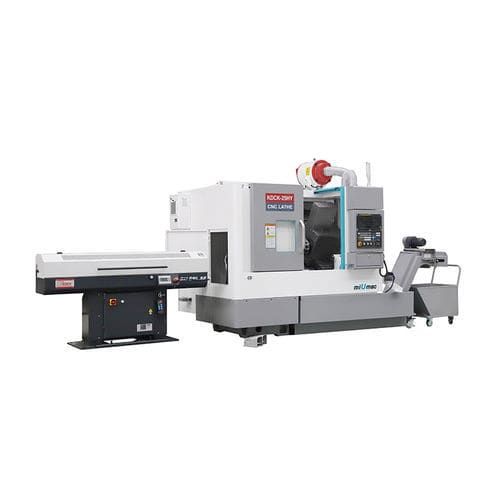

CNC-Drehzentrum KDCK-25HY

3-Achsmit Schrägbett12 Werkzeuge

1. Die Maschine verfügt über ein voll funktionsfähiges CNC-System mit hoher Zuverlässigkeit. Das Maschinendesign nimmt mechanische, elektronische und hydraulische Integrationsmethode mit einer kompakten Struktur an. 2. Flachbett und Schrägschlitten Struktur, mit hoher Steifigkeit und fließende Spanabfuhr. 3. Die X- und Z-Achsen sind mit spielfreien Präzisionslinearführungen ausgestattet, die eine hohe Steifigkeit und Genauigkeit gewährleisten. Artikel - Einheit - KDCK-25HY Bearbeitung - - Max. Schwenkdurchmesser über Bett - mm - Ø500 Max. Schnittdurchmesser für Scheibenteile - mm - Ø260 Max. Schnittdurchmesser für Achsteile - mm - Ø250 Max. Schnittlänge für Achsenteile - mm - 320 Spindel - - Spindelbohrung - mm - Ø62 Spindelnase - mm - Ø170 gerade Station Spindeldrehzahl - U/min - 3000 Verfahrweg - - Max. Verfahrweg der Achse X - mm - 160 Max. Verfahrweg der Achse Z - mm - 390 Max. Verfahrweg der Achse Y - mm - ±30 Vorschub - - Eilvorschub für Achse X - m/min - 15 Eilgang für die Achse Z - m/min - 20 Eilgang für Achse Y - mm - 5 Revolver - - Werkzeughalterstationen - Stück - 12 Außendurchm. Schaft des Schneidwerkzeugs - mm - 20×20 Maximaler Innendurchmesser des Schneidwerkzeugschaftes - mm - Ø25 Reitstock - - Reitstockpinole Durchm. - mm - Ø63 Hub der Reitstockpinole - mm - 115 Reitstockpinole Bohrungskonus - - MT.Nr.4 Andere - - Leistung des Hauptmotors - kW - 7.5/11 Bettstruktur - - 30° Schrägbett Min. Eingabe - mm - 0,001 Wiederholgenauigkeit - mm - ≤0.006 Spannfutter Dia. - zoll - 8 Gesamtabmessungen (L×BxH) - mm - 2000×1700×1880 Nettogewicht - kg - 3800
