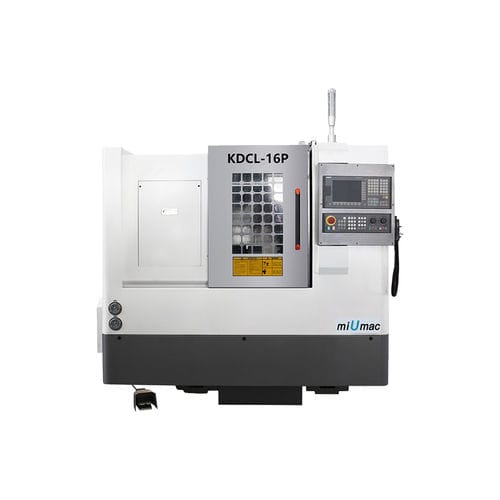

CNC-Drehzentrum KDCL-16P

2-Achsmit SchrägbettA2-5

Multifunktionale CNC-Drehmaschine 1. Einteiliges Schrägbett erhöht die Steifigkeit der Maschine und erleichtert den Spänetransport. 2. X- und Z-Achsen nehmen Präzisionslinearführung ohne Spiel an, um hohe Steifigkeit und Genauigkeit zu erreichen. 3. Bequeme und stabile automatische Schmierung. Artikel - Einheit - KDCL-16P Verarbeitung - - Max.Schwenkdurchmesser über Bett - mm - Ø320 Max. Schwenkdurchmesser über Schlitten - mm - Ø140 Max. Bearbeitungslänge - mm - Ø260 Spindelsystem - - Spindelnase - - A₂-5 Spindelbohrung - mm - Ø52 Spindeldrehzahl - U/min - 60-5000 Hydraulisches Spannfutter Dia. - - 6 Vorschubsystem - - X/Z-Eilgang - m/min - 18/20 Verfahrweg - - Max. Verfahrweg für Achse X - mm - 320 Max. Verfahrweg für Achse Z - mm - 320 Revolverkopf - - Größe des Werkzeugtisches - mm - 250×670 Werkzeughaltertyp - - Gangwerkzeug Standard-Außendurchmesser des Schneidwerkzeugschaftes - mm - 20 × 20 Max. Innendurchmesser des Schneidwerkzeugschafts - mm - Ø25 Sonstige - - Breite der X/Z-Linearführung - mm - 25/30 X Leitspindel Durchm. × Steigung - - Ø25×10 Z-Gewindespindel Durchm. × Steigung - - Ø32×10 Leistung des Spindelmotors - kW - 3,7 Bettstruktur - - 45°-Schrägbett X/Z-Positioniergenauigkeit - mm - ≤0,006/0,006 Positioniergenauigkeit X/Z-Wiederholung - mm - ≤0,004/0,004 Leistung der Kühlungspumpe - W - 180 Leistung der Schmierungspumpe - L - 1.8 Gesamtabmessungen （L×B×H） - mm - 1950×1580×1730 Nettogewicht - kg - 1800
