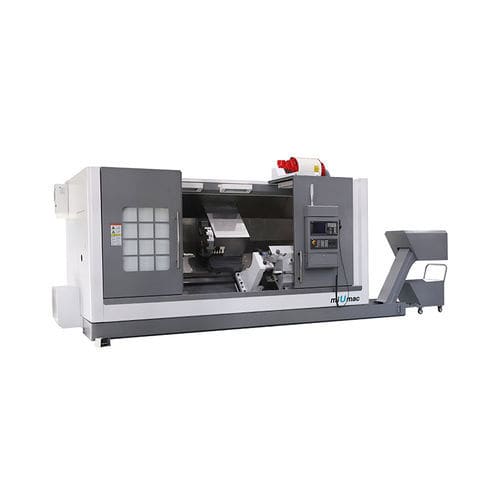

CNC-Drehzentrum KDCL-35B

2-Achsmit SchrägbettA2-11

Die X- und Z-Achsen sind mit einer spielfreien Präzisionslinearführung ausgestattet, die eine hohe Steifigkeit und Genauigkeit gewährleistet. Artikel - Einheit - KDCL-35B Verfahrweg - - Max. Schwenkdurchmesser über Bett - mm - Ø700 Max. Schnittdurchmesser für Scheibenteile - mm - Ø600 Max. Schnittdurchmesser für Achsteile - mm - Ø470 Maximale Schnittlänge (Stirnseite des Futters bis Mitte) - mm - 1500 Abstand von der Spindelmitte zum Boden - mm - 1150 Max. Verfahrweg für Achse X - mm - 325 Max. Verfahrweg für Achse Z - mm - 1550 Spindel - - Spindelnase - - A₂-11 Spindelbohrung - mm - Ø105 Antriebsart der Spindel - - Riemenantrieb Max. Spindeldrehzahl - U/min - 1600 Leistung des Spindelmotors - kW - 22 Durchmesser des vorderen Spindelendes - mm - Ø160 Vorschub - - Eilgang der X/Z-Achse - m/min - 16/12 Leistung des Servomotors der X/Z-Achse - kW - 4/7 Revolver - - Werkzeughalterstationen - - 12 Außendurchmesser des Schneidwerkzeugschaftes - mm - 32×32 Maximaler Innendurchmesser des Werkzeugschaftes - mm - Ø50 Max. Drehzahl des rotierenden Werkzeugs - U/min - / Leistung Revolvermotor - kW - / Rotierende Werkzeugpinole - - / Reitstock - - Durchmesser der Reitstockpinole - mm - Ø120 Verfahrweg der Reitstockpinole - mm - 200 Bohrungskegel der Reitstockpinole - - MT NO.6 Sonstiges - - Bettstruktur - - 45°-Schrägbett Gesamtleistungsfähigkeit - kVA - 40 Leistung der Kühlungspumpe - W - 750 Leistung der Schmierpumpe - L - 1,8 Gesamtabmessungen （L×B×H） - mm - 6200×1980×2260 Nettogewicht - kg - 9000
