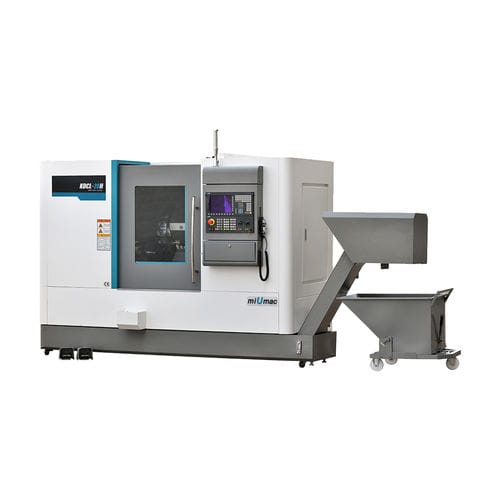

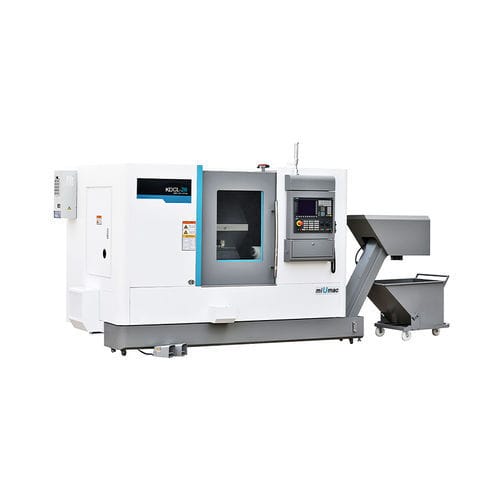

CNC-Drehzentrum KDCL-28H

2-Achsmit SchrägbettA2-6

Multifunktionale CNC-Drehmaschine 1. Die Maschine verfügt über ein voll funktionsfähiges CNC-System mit hoher Zuverlässigkeit. Das Maschinendesign nimmt mechanische, elektronische und hydraulische Integrationsmethode mit einer kompakten Struktur an. 2. Einteiliges Schrägbett erhöht die Steifigkeit der Maschine und erleichtert den Transport der Späne. 3. Die X- und Z-Achsen sind mit spielfreien Präzisionslinearführungen ausgestattet, um eine hohe Steifigkeit und Genauigkeit zu erreichen. Artikel - Einheit - KDCL-28H Bearbeitung - - Max. Schwenkdurchmesser über Bett - mm - Ø520 Max. Schnittdurchmesser für Scheibenteile - mm - Ø370 Max. Schnittdurchmesser für Achsteile - mm - Ø250 Max. Schnittlänge für Achsenteile - mm - 420 Spindel - - Spindelbohrung - mm - Ø63/Ø65 (Hülse) Spindelnase - - A₂-6 Spindeldrehzahl - U/min - 4000/5000(Pinole) Verfahrweg - - Max. Verfahrweg der Achse X - mm - 235 Max. Verfahrweg der Achse Z - mm - 540 Max. Verfahrweg der Achse Y - mm - - Geschwindigkeit - - Eilgang für Achse X - m/min - 30 Eilgang für die Achse Z - m/min - 30 Eilgang für die Achse Y - m/min - - Revolver - - Werkzeugpoststationen - Stück - 12 Außendurchm. Schaft des Schneidwerkzeugs - mm - 20×20 Maximaler Innendurchmesser des Schneidwerkzeugschaftes - mm - Ø32 Reitstock - - Reitstockpinole Durchm. - mm - Ø80 Hub der Reitstockpinole - mm - 120 Reitstockpinole Bohrungskonus - - MT.No.4 Andere - - Leistung des Hauptmotors - kW - 15/18.5 Bettaufbau - - 45° Schrägbett Min. Eingabe - mm - 0,001 Wiederholgenauigkeit - mm - ≤0,006 Spezifikation des hydraulischen Spannfutters - Zoll - 8 Gesamtabmessungen (L×BxH) - mm - 4500×1850×2000 Nettogewicht - kg - 4300
