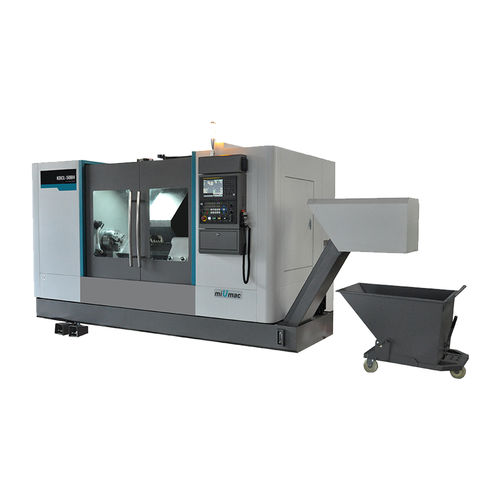

CNC-Drehzentrum KDCL-50BH

2-Achsmit Schrägbett12 Werkzeuge

1. Die Maschine verfügt über ein voll funktionsfähiges CNC-System mit hoher Zuverlässigkeit. 2. Das Maschinendesign nimmt mechanische, elektronische und hydraulische Integrationsmethode mit einer kompakten Struktur an. 3. X- und Z-Achsen nehmen Kastenführung Weg zu hohe Steifigkeit und Genauigkeit führen. Artikel - Einheit - KDCL-50BH Traver - - Max. Schwenkdurchmesser über Bett - mm - Ø1000 Max. Schnittdurchmesser für Scheibenteile - mm - Ø800 Max. Schnittdurchmesser für Achsteile - mm - Ø620 Maximale Schnittlänge (Stirnfläche des Futters bis zum Totpunkt) - mm - 1900 Abstand von der Spindelmitte zum Boden - mm - 1450 Max. Verfahrweg für Achse X - mm - 550 Max. Verfahrweg für Achse Z - mm - 2000 Spindel - - Spindelnase - - A₂-15 Spindelbohrung - mm - Ø160 Antriebsart der Spindel - - Riemenantrieb Max. Spindeldrehzahl - U/min - 800 Leistung des Spindelmotors - kW - 22 Spindelstirnseite - Ø. - mm - Ø220 Hydraulisches Spannfutter Dia. - zoll - 21 Vorschub - - X/Z-Achse Eilgang - m/min - 12/12 Leistung X/Z-Achse Servomotor - kW - 4/6 Revolver - - Werkzeugpoststationen - Stück - 12 Außendurchm. Schaft des Schneidwerkzeugs - mm - 32×32 Maximaler Innendurchmesser des Schneidwerkzeugschaftes - mm - Ø50 Motorleistung des angetriebenen Werkzeugs - kW - 5,5/7,5 Max. Drehzahl des angetriebenen Werkzeugs - U/min - 4000 Reitstock - - Reitstockpinole Durchm. - mm - Ø160 Verfahrweg der Reitstockpinole - mm - 200 Reitstockpinole Bohrungskonus - - MT NO.6 Sonstiges - - Bettstruktur - - 45° Schrägbett Gesamtleistungsfähigkeit - kVA - 40 Leistung der Kühlungspumpe - W - 750 Leistung der Schmierpumpe - L - 1,8 Gesamtabmessungen （L×B×H） - mm - 7000×2300×2450 Nettogewicht - kg - 13000 Genauigkeit - mm - IT5~6 Rundlaufgenauigkeit der Spindelkegelbohrung - mm - ≤0,003 Positioniergenauigkeit der X-Achse - mm - ≦0.008 Positioniergenauigkeit der Z-Achse - mm - ≦0.016 Positioniergenauigkeit der X-Achse mit Wiederholung - mm - ≦0.005 Positioniergenauigkeit der Z-Achse mit Wiederholung - mm - ≦0.010 Rundheit des bearbeiteten Werkstücks - mm - ≤0.005/Ø120 Bearbeitung der Zylindrizität des Werkstücks - mm - ≤0.010/Ø120×150
