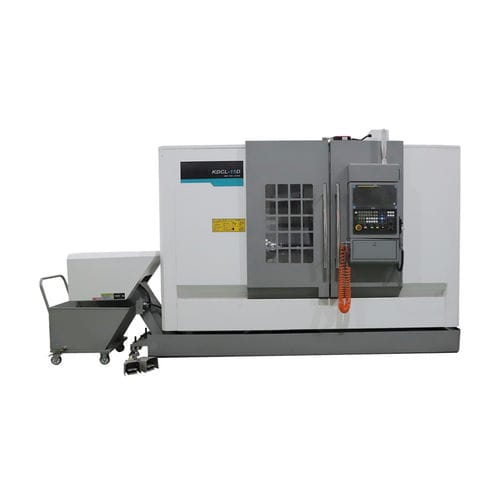

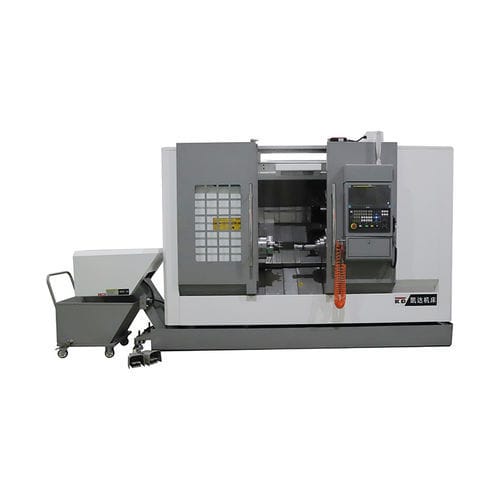

CNC-Drehzentrum KDCL-15D

2-Achsmit SchrägbettA2-6

Multifunktionale CNC-Drehmaschine 1. Die Maschine verfügt über ein voll funktionsfähiges CNC-System mit hoher Zuverlässigkeit. Das Maschinendesign nimmt mechanische, elektronische und hydraulische Integrationsmethode mit einer kompakten Struktur an. 2. Die Spindel-Komponente ist von hoher Steifigkeit Konstruktion, um variable Geschwindigkeit zu realisieren konstante lineare Geschwindigkeit Schneiden und hohe Geschwindigkeit Schneiden bieten. 3. Die X- und Z-Achsen sind mit spielfreien Präzisionslinearführungen ausgestattet, die eine hohe Steifigkeit und Genauigkeit gewährleisten. Artikel - Einheit - KDCL-15D Verfahrweg - - Max. Schwenkdurchmesser über Bett - mm - Ø600 Max. Schnittdurchmesser für Scheibenteile - mm - Ø400 Max. Schnittdurchmesser für Achsteile - mm - Ø300 Max. Schnittlänge für Achsteile - mm - 500 Max.Verfahrweg für Achse X - mm - 220 Max. Verfahrweg für Achse Y - mm - / Max. Verfahrweg für Achse Z - mm - 500 Max. Verfahrweg für Achse ZB - mm - 400 Spindel - - Hauptspindelnase - - A₂-6 Hauptspindelbohrung - mm - Ø65 Max. Drehzahl der Hauptspindel - U/min - 4000 Leistung des Hauptspindelmotors - kW - 11/15 Hauptspindel-Hydraulikspannfutter Dia. - zoll - 8 Nase der Gegenspindel - - A₂-6 Bohrung der Gegenspindel - mm - Ø65 Höchstdrehzahl der Gegenspindel - U/min - 4000 Motorleistung der Gegenspindel - kW - 7.5/11 Hydraulikfutter der Gegenspindel - Dia. - zoll - Vorschub - - Eilgang X/Z/ZB-Achse - m/min - 20/20/20 Eilvorschub X/Y/Z/ZB-Achse - m/min - - Motorleistung X/Z/ZB-Achse - kW - 4/4/4 Motorleistung der X/Y/Z/ZB-Achse - kW - - Revolver - - Werkzeughalterstationen - - 12 Außendurchmesser des Schneidwerkzeugschaftes - mm - 25×25 Max. Innen-Ø des Schneidwerkzeugschaftes - mm - Ø40 Spannzange für angetriebene Werkzeuge - - - Leistung des Antriebsmotors - kW - - Sonstiges - - Bettstruktur - - 45° Schrägbett Gesamtleistungsfähigkeit - kVA - 42 Leistung der Kühlungspumpe - W - 270 Leistung der Schmierpumpe - L - 1,8 Gesamtabmessungen （L×B×H） - mm - 4400×2050×2200（mit Späneförderer） Nettogewicht - kg - 5300
