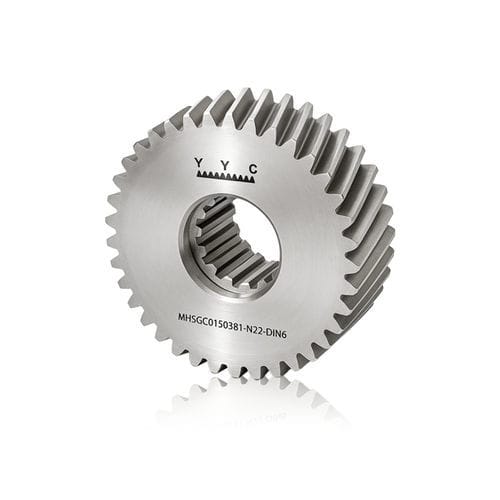

Zylinderförmiges Zahnrad MHSGC0400251-N70-DIN6HelikoidalverzahnungInnenverzahnungStahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- zylinderförmig
- Verzahnung
- Helikoidalverzahnung
- Konfigurierung
- Innenverzahnung
- Material
- Stahl
- Andere Eigenschaften
- geschliffen, Präzision
Beschreibung
Produktübersicht
Technische Daten
Modul (M): 4
Qualität (Q): DIN6
Zähnezahl (Z): 25
øD: 116.82 mm
ød2: 92 mm
Max. Vorschubkraft Bereich (kN): >20
Max. Vorschubkraft (kN): 39.08
Gewicht (KG): 3.40
Kopfkreisdurchmesser (ød): 106.103 mm
Bohrungsdurchmesser (ød1): 70 mm
W1: 41
Profilausgleichsfaktor (x): 0.340
Arbeitskopfkreisdurchmesser Bereich (ødwz): >70
Arbeitskopfkreisdurchmesser (ødwz): 108.823 mm
Schraubenspezifikation (M): M20x50L
ød3: 72
W2: 65
W3: 24
W4: 55.0
Verzahnungsspezifikation (DIN 5480): N70x2x30x34x7H
Einheit
mm
Eigenschaften / technische Spezifikationen
- Werkstoff: SCM415
- Schrägungswinkel: links 19°31'42"
- Wärmebehandlung: Einsatzhärtung, Zahnflächenhärte HRC60±2
- Zähne: einsatzgehärtet und geschliffen
- Zahnwellen-/Keilspezifikation: DIN 5480 - N70x2x30x34x7H
- Modul: 4 • Qualität: DIN6 • Zähnezahl: 25
Technische Daten
Modul (M): 4
Qualität (Q): DIN6
Zähnezahl (Z): 25
øD: 116.82 mm
ød2: 92 mm
Max. Vorschubkraft Bereich (kN): >20
Max. Vorschubkraft (kN): 39.08
Gewicht (KG): 3.40
Kopfkreisdurchmesser (ød): 106.103 mm
Bohrungsdurchmesser (ød1): 70 mm
W1: 41
Profilausgleichsfaktor (x): 0.340
Arbeitskopfkreisdurchmesser Bereich (ødwz): >70
Arbeitskopfkreisdurchmesser (ødwz): 108.823 mm
Schraubenspezifikation (M): M20x50L
ød3: 72
W2: 65
W3: 24
W4: 55.0
Verzahnungsspezifikation (DIN 5480): N70x2x30x34x7H
Einheit
mm
Eigenschaften / technische Spezifikationen
- Werkstoff: SCM415
- Wärmebehandlung: Einsatzhärtung, Zahnhärte HRC60±2, nachbehandelt geschliffen
- Modul: 4
- Qualitätsklasse: DIN6
- Zähnezahl: 25
- Kopfkreisdurchmesser (ød): 106.103 mm
- Außendurchmesser (øD): 116.82 mm
- Wellen-Ø (ød2): 92 mm
- Bohrungs-Ø (ød1): 70 mm
- Arbeitskopfkreisdurchmesser (ødwz): 108.823 mm (Bereich >70)
- Max. Vorschubkraft: 39.08 kN (Bereich >20 kN)
- Gewicht: ca. 3.40 kg
- Schraubenspezifikation: M20x50L
- Verzahnungsspezifikation: DIN 5480 - N70x2x30x34x7H
