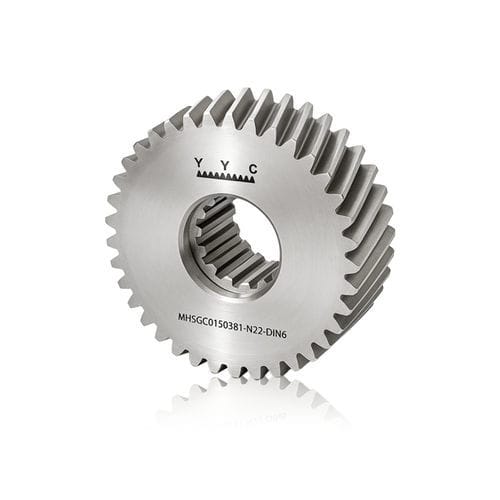

Zylinderförmiges Zahnrad MHSGC0200221-N22-DIN6HelikoidalverzahnungInnenverzahnungStahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- zylinderförmig
- Verzahnung
- Helikoidalverzahnung
- Konfigurierung
- Innenverzahnung
- Material
- Stahl
- Anwendung
- für Wellen, für Kraftübertragungen
- Andere Eigenschaften
- Präzision, geschliffen
Beschreibung
Übersicht
Technische Daten
Einheit
mm
Eigenschaften / Spezifikationen
- Typ: schrägverzahntes Zahnrad für Leistungsübertragung und Verzahnungskupplung
- Material: SCM415
- Linkssteigender Schrägungswinkel: 19°31'42"
- Zähne: gehärtet und geschliffen; Einsatzhärte HRC60±2
Technische Daten
- Modul (M): 2
- Qualität (Q): DIN6
- Zahnzahl (Z): 22
- øD: 52.6 mm
- ød2: 32 mm
- Max. Vorschubkraftbereich (kN): ≦20
- Max. Vorschubkraft (kN): 12.18
- Gewicht (KG): 0.42
- Teilkreisdurchmesser (ød): 46.686 mm
- Bohrungsdurchmesser (ød1): 22 mm
- W1: 26 mm
- Profilkorrekturfaktor (x): 0.479
- Arbeits-Teilkreisbereich (ødwz): ≦50 mm
- Arbeits-Teilkreisdurchmesser (ødwz): 48.602 mm
- Schraubenspezifikation (M): M8x25L
- ød3: 24 mm
- W2: 33 mm
- W3: 12 mm
- W4: 27.5 mm
- Profilwellen-Spezifikation (DIN 5480): N22x1.25x30x16x7H
Einheit
mm
Eigenschaften / Spezifikationen
- Material: SCM415
- Linkssteigender Schrägungswinkel: 19°31'42"
- Einsatzhärte: HRC60±2
- Zähne: gehärtet und geschliffen
- Modul (M): 2
- Qualität (Q): DIN6
- Zahnzahl (Z): 22
- øD: 52.6 mm
- ød2: 32 mm
- Max. Vorschubkraftbereich (kN): ≦20
- Max. Vorschubkraft (kN): 12.18
- Gewicht: 0.42 KG
- Teilkreisdurchmesser (ød): 46.686 mm
- Bohrungsdurchmesser (ød1): 22 mm
- W1: 26 mm
- Profilkorrekturfaktor (x): 0.479
- Arbeits-Teilkreisbereich (ødwz): ≦50 mm
- Arbeits-Teilkreisdurchmesser (ødwz): 48.602 mm
- Schraubenspezifikation (M): M8x25L
- ød3: 24 mm
- W2: 33 mm
- W3: 12 mm
- W4: 27.5 mm
- Profilwellen-Spezifikation (DIN 5480): N22x1.25x30x16x7H
