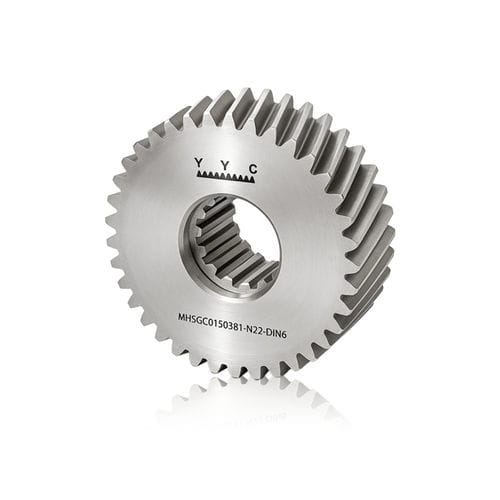

Zylinderförmiges Zahnrad MHSGC0200182-N22-DIN6

HelikoidalverzahnungInnenverzahnungKohlenstoffstahl

Produkt
Kategorie: schlitzverzahntes Ritzel
Modell: MHSGC0200182-N22-DIN6
Anwendung: Komponenten für Zahnrad- und Kraftübertragung

Allgemeine Beschreibung
Material: SCM415
Linksschraubenwinkel: 19°31'42"
Randschichthärtung (Aufkohlung/Anlassen): Härte HRC60±2
Zähne: gehärtet und geschliffen

Technische Daten

• Modul (M): 2
• Qualität (Q): DIN6
• Zähnezahl (Z): 18
• øD: 44.2 mm
• ød2: 32 mm
• Teilkreisdurchmesser (ød): 38.197 mm
• Arbeits-Teilkreisdurchmesser (ødwz): 40.197 mm (Bereich ≦50 mm)
• Bohrungsdurchmesser (ød1): 22 mm
• ød3: 24 mm
• W1: 26 mm
• W2: 33 mm
• W3: 12 mm
• W4: 27.5 mm
• Profilverschiebungsfaktor (x): 0.500
• Schraubenspezifikation: M8x25L
• Verzahnungsspezifikation (DIN 5480): N22x1.25x30x16x7H
• Max. Vorschubkraftbereich: ≦20 kN
• Max. Vorschubkraft: 10.15 kN
• Gewicht: 0.32 kg

Einheit
mm

Wesentliche Spezifikationen

• Material: SCM415
• Linksschraubenwinkel: 19°31'42"
• Härte nach Randschichthärtung: HRC60±2 (Zähne geschliffen)
• Modul: 2, Qualität: DIN6, Zähne: 18
• Verzahnungsspezifikation: N22x1.25x30x16x7H (DIN 5480)
• Teilkreis ø: 38.197 mm — Arbeits-Teilkreis ø: 40.197 mm (≦50 mm)
• øD: 44.2 mm — Bohrung ø (ød1): 22 mm
• Schraube: M8x25L — Gewicht: 0.32 kg
