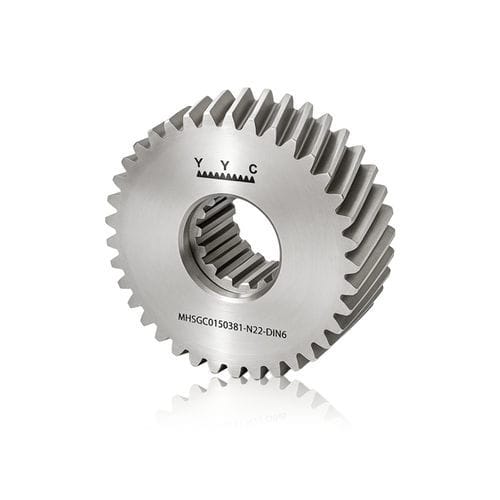

Zylinderförmiges Zahnrad MHSGC0200201-N22-DIN6HelikoidalverzahnungKohlenstoffstahlStahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- zylinderförmig
- Verzahnung
- Helikoidalverzahnung
- Material
- Kohlenstoffstahl, Stahl
- Anwendung
- Industrie, für Zahnräder, für Kraftübertragungen
- Andere Eigenschaften
- geschliffen, gehärtet, Präzision
Beschreibung
Übersicht
Technische Daten
Eigenschaften / Technische Spezifikationen
- Schrägverzahnte Zahnradscheibe mit Innenverzahnung nach DIN 5480 (N22x1.25x30x16x7H).
- Werkstoff: SCM415.
- Linksverzahnung, Steigungswinkel: 19°31'42".
- Aufkohlung und Härtung der Oberfläche (HRC60±2); Zahnflächen nach dem Härten geschliffen.
Technische Daten
- Modul (M): 2
- Güte (Q): DIN6
- Zähnezahl (Z): 20
- Außendurchmesser (ØD): 48,4 mm
- Wellendurchmesser (ød2): 32 mm
- Teilkreisdurchmesser (ød): 42.441 mm
- Arbeits-Teilkreisdurchmesser (ødwz): 44.401 mm (Bereich ≦50 mm)
- Bohrungsdurchmesser (ød1): 22 mm
- Schraubenspezifikation: M8x25L
- ød3: 24 mm
- W1: 26 mm
- W2: 33 mm
- W3: 12 mm
- W4: 27.5 mm
- Profilverschiebungsfaktor (x): 0.490
- Max. Vorschubkraft (kN): 11.36 (Bereich ≦20 kN)
- Gewicht: 0.32 kg
- Innenverzahnung Spezifikation (DIN 5480): N22x1.25x30x16x7H
- Einheit: mm
Eigenschaften / Technische Spezifikationen
- Konzipiert für Leistungsübertragung mit Innenverzahnung nach DIN 5480.
- Hochpräzise Zahnqualität: DIN6.
- Montagebereit: gehärtete und geschliffene Zähne nach Wärmebehandlung.
- Linksverzahnung für spezifische axiale Last- und kinematische Anforderungen.
- Vollständige Montageangaben (Schrauben, Bohrung, Verzahnung) zur einfachen Integration.
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
