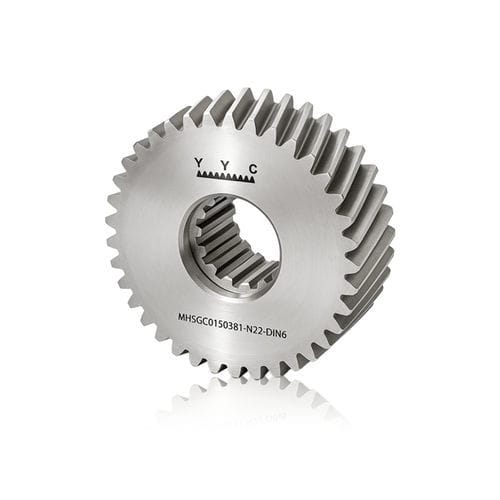

Zylinderförmiges Zahnrad MHSGC0300241-N40-DIN6

Helikoidalverzahnungmit NockenwelleStahl

Produktübersicht
Schrägverzahntes Zahnrad aus SCM415 mit linker Schraubenlinie (19°31'42"). Oberflächengehärtet auf HRC60±2 mit geschliffenen Zahnflanken. Hergestellt gemäß Qualitätsstufe DIN6 und mit Verzahnung nach DIN 5480 (N40x2x30x18x7H) geliefert. Geeignet für industrielle Leistungsübertragung und Getriebeanwendungen mit präziser Zahnverzahnung.

Technische Daten
Modul (M): 3
Qualität (Q): DIN6
Zähnezahl (Z): 24
Außendurchmesser (øD): 85,2 mm
Teilkreisdurchmesser (ød): 76,394 mm
Arbeits-Teilkreisdurchmesser (ødwz): 79,202 mm (Bereich ＞70 mm)
Bohrungsdurchmesser (ød1): 40 mm
ød2: 54 mm
ød3: 42 mm
W1: 31 mm
W2: 51 mm
W3: 20 mm
W4: 41,0 mm
Schrägungswinkel: links 19°31'42"
Profiländerungsfaktor (x): 0,468
Max. Vorschubkraft: 21,90 kN (Bereich ＞20 kN)
Schraubenspezifikation: M16x40L
Verzahnungsspezifikation: N40x2x30x18x7H (DIN 5480)
Gewicht: 1,07 kg
Einheit: mm / kN / kg

Eigenschaften / Technische Spezifikationen

• Material: SCM415
• Modul: 3
• Qualität: DIN6
• Zähnezahl: 24
• Teilkreisdurchmesser (ød): 76,394 mm
• Außendurchmesser (øD): 85,2 mm
• Bohrungsdurchmesser (ød1): 40 mm
• ød2: 54 mm
• ød3: 42 mm
• Schrägungswinkel: links 19°31'42"
• Härte nach Einsatzhärtung: HRC60±2
• Profiländerungsfaktor (x): 0,468
• Arbeits-Teilkreisdurchmesser (ødwz): 79,202 mm (Bereich ＞70 mm)
• Max. Vorschubkraft: 21,90 kN (Bereich ＞20 kN)
• Schraubenspezifikation: M16x40L
• Verzahnungsspezifikation: N40x2x30x18x7H (DIN 5480)
• Gewicht: 1,07 kg
