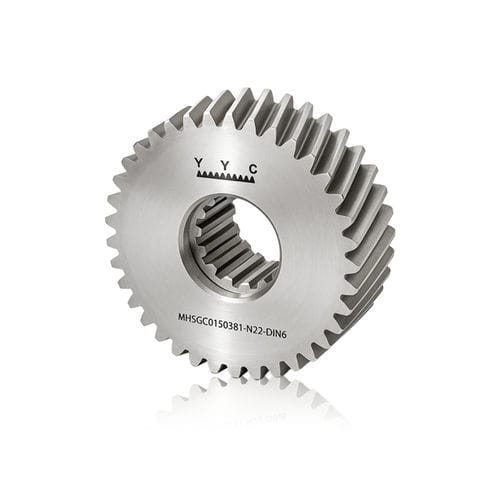

Zylinderförmiges Zahnrad MHSGC0150381-N22-DIN6

HelikoidalverzahnungStahlPräzision

Produktübersicht
Nutverzahntes Zahnrad aus SCM415. Linksgeneigter Helixwinkel 19°31'42". Wärmebehandlung: Einsatzhärten (Carburieren und Abschrecken) mit Oberflächenhärte HRC60±2. Zahnflächen nach der Wärmebehandlung geschliffen.

Technische Daten

• Modul (M): 1.5
• Genauigkeit (Q): DIN6
• Zähnezahl (Z): 38
• Teilkreisdurchmesser (ød): 60.479 mm
• Außendurchmesser (øD): 63.48 mm
• ød2: 32 mm
• Bohrung (ød1): 22 mm
• ød3: 24 mm
• W1: 20 mm
• W2: 33 mm
• W3: 12 mm
• W4: 27.5 mm
• Eingriffsteilkreis (ødwz): 60.479 mm (Bereich 50–70 mm)
• Max. Vorschubkraft Bereich: ≤20 kN
• Max. Vorschubkraft: 7.89 kN
• Gewicht: 0.12 kg
• Profil-/Wellenverzahnung: DIN5480 - N22x1.25x30x16x7H
• Schraube: M8x25L
• Versatzfaktor (x): 0.000

Eigenschaften / Technische Spezifikationen

• Material: SCM415
• Helix: links, 19°31'42"
• Wärmebehandlung: Einsatzhärten, Oberflächenhärte HRC60±2
• Zahnoberfläche: nach Härtung geschliffen
• Modul 1.5 — Genauigkeitsklasse DIN6
• Zähnezahl: 38
• Verzahnung gemäß DIN5480 (N22x1.25x30x16x7H)
• Kompaktes Gewicht: 0.12 kg
• Ausgelegt für Vorschubkraft bis 20 kN (max. 7.89 kN)
