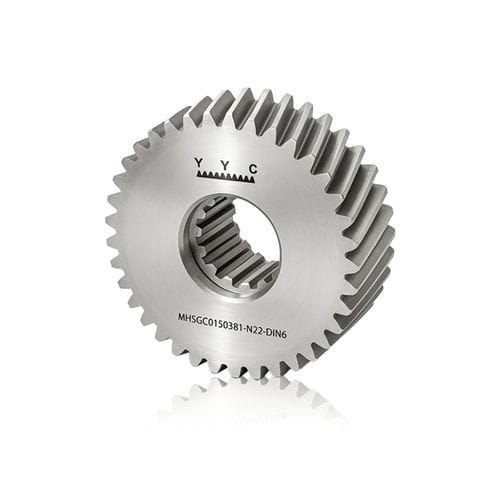

Zylinderförmiges Zahnrad MHSGC0200271-N32-DIN6HelikoidalverzahnungInnenverzahnungStahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- zylinderförmig
- Verzahnung
- Helikoidalverzahnung
- Konfigurierung
- Innenverzahnung
- Material
- Stahl
- Anwendung
- für Kraftübertragungen, Industrie, für Wellen
- Andere Eigenschaften
- geschliffen, Präzision
Beschreibung
Produktübersicht
Technische Daten (Einheit: mm)
Material & Wärmebehandlung
Montage & Leistung
Anwendungen
Bestellinformationen
- Typ: Verzahntes Nabenrad (Splined gear)
- Artikelnummer: MHSGC0200271-N32-DIN6
- Modul: 2 — 27 Zähne, DIN6
- Links helikale Winkellage: 19°31'42"
- Nutverzahnung: N32x1.25x30x24x7H (DIN 5480)
Technische Daten (Einheit: mm)
- Modul (M): 2
- Qualität (Q): DIN6
- Zähnezahl (Z): 27
- Außendurchmesser (øD): 62.8
- ød2: 42
- Teilkreisdurchmesser (ød): 57.296
- Bohrdurchmesser (ød1): 32
- Arbeitsteilkreisdurchmesser Bereich (ødwz): 50-70
- Arbeitsteilkreisdurchmesser (ødwz): 58.8
- Profiländerungsfaktor (x): 0.376
- ød3: 34
- W1: 26
- W2: 34
- W3: 13
- W4: 27.0
- Schraubenmaß: M12x30L
Material & Wärmebehandlung
- Material: SCM415
- Randschichtgehärtet: Härte HRC60±2
- Zähne: Randschichtgehärtet und geschliffen
Montage & Leistung
- Wellenverzahnungs-Spezifikation (DIN 5480): N32x1.25x30x24x7H
- Max. Vorschubkraft Bereich (kN): ≦20
- Max. Vorschubkraft (kN): 12.91
- Gewicht (KG): 0.54
- Schrauben: M12x30L
Anwendungen
- Industrielle Getriebe und Antriebssysteme
- Werkzeugmaschinen und Automatisierungstechnik
- Antriebswellen und PTO-Anwendungen
- Spezialbaugruppen mit DIN5480-Verzahnung
Bestellinformationen
- Artikelnummer: MHSGC0200271-N32-DIN6
- Geben Sie Menge und ggf. Zeichnungs-/Toleranzangaben bei Bestellung an
- Lieferung gemäß DIN6-Toleranz; Lieferzeit und Prüfanforderungen beim Lieferanten erfragen
