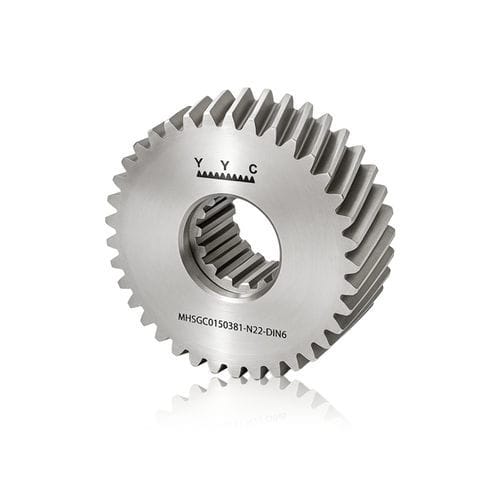

Zylinderförmiges Zahnrad MHSGC0300201-N40-DIN6

HelikoidalverzahnungStahlgeschliffen

Produktdetails
Material: SCM415
Links schräge Verzahnung Winkel: 19°31′42″
Randschichthärtung: Härte HRC60±2
Zähne randschichthärtet und geschliffen

Technische Daten
Modul (M): 3
Qualität (Q): DIN6
Zähnezahl (Z): 20
øD: 72.4 mm
ød2: 54 mm
Max. Vorschubkraftbereich (kN): >20
Max. Vorschubkraft (kN): 20.69
Gewicht (KG): 0.77
Teilkreisdurchmesser (ød): 63.662 mm
Bohrungsdurchmesser (ød1): 40 mm
W1: 31 mm
Profiländerungsfaktor (x): 0.456
Arbeits-Teilkreisdurchmesser Bereich (ødwz): 50-70 mm
Arbeits-Teilkreisdurchmesser (ødwz): 66.398 mm
Schraubenspezifikation (M): M16x40L
ød3: 42 mm
W2: 51 mm
W3: 20 mm
W4: 41.0 mm
Federspezifikation / Verzahnungsnorm (DIN 5480): N40x2x30x18x7H

Merkmale / technische Spezifikationen

• Modell: MHSGC0300201-N40-DIN6
• Material: SCM415
• Verzahnung: links, 19°31′42″
• Randschichthärtung: Härte HRC60±2; Zähne randschichthärtet und geschliffen
• Modul (M): 3
• Qualitätsstufe: DIN6
• Zähnezahl (Z): 20
• Außendurchmesser (øD): 72.4 mm
• ød2: 54 mm
• Teilkreisdurchmesser (ød): 63.662 mm
• Arbeits-Teilkreisdurchmesser Bereich (ødwz): 50-70 mm; Arbeits-Teilkreisdurchmesser: 66.398 mm
• Max. Vorschubkraft: 20.69 kN (Bereich >20 kN)
• Gewicht: 0.77 kg
• Bohrungsdurchmesser (ød1): 40 mm; ød3: 42 mm
• Schraubenspezifikation: M16 x 40L
• W1: 31 mm; W2: 51 mm; W3: 20 mm; W4: 41.0 mm
• Profiländerungsfaktor (x): 0.456
• Verzahnungsspezifikation (DIN 5480): N40x2x30x18x7H
• Einheit: mm
