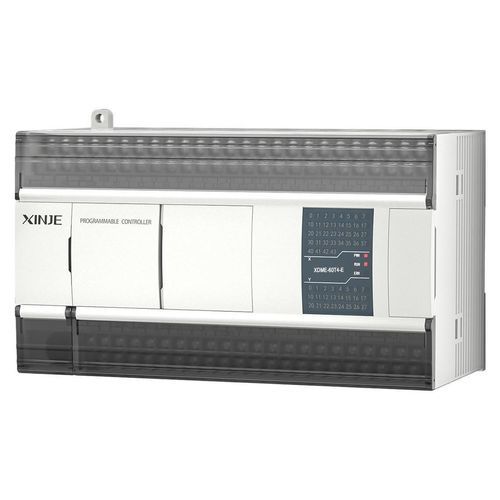

SPS mit integriertem Motion-Controller XDME series

eingebautauf Ethernet-NetzRS485

Übersicht
Neben allen Funktionen der XDM-Serie bietet die XDME-Serie eine 2–3× höhere Verarbeitungsgeschwindigkeit, größeren internen Ressourcenraum und unterstützt den Anschluss des rechten Erweiterungsmoduls, der BD-Karte und des linken Erweiterungsmoduls ED.

Grundfunktionen und Konfigurationen

• Programmkapazität: 1 MB
• Ausführungszeit Basisbefehl: 0.01~0.03 µs
• Maximale I/O-Punkte: 572
• Unterstützung für sequentielle I/O-Steuerung

Bewegungssteuerung

• Lineare Interpolation und Kreisinterpolation
• Follow-up-Funktion

Hochgeschwindigkeits-Ein- und -Ausgänge

• Pulsausgänge: 4~10 Kanäle bei 100 kHz
• Hochgeschwindigkeitszählung: 4~10 Kanäle (einphasig bis 80 kHz, AB-Phase bis 50 kHz)

Kommunikationsfunktion

• RS232, RS485, RJ45
• Ethernet-Kommunikation
• X-NET Feldbus

Technische Daten

• Programmkapazität: 1 MB
• Basisbefehl: 0.01~0.03 µs
• Maximale I/O-Punkte: 572
• Unterstützung für sequentielle I/O-Steuerung
• Bewegungssteuerung: lineare Interpolation, Kreisinterpolation, Follow-up
• Hochgeschwindigkeits-Pulsausgänge: 4~10 Kanäle bei 100 kHz
• Hochgeschwindigkeitszählung: 4~10 Kanäle (einphasig bis 80 kHz, AB-Phase bis 50 kHz)
• Kommunikationsports: RS232, RS485, RJ45; unterstützt Ethernet und den X-NET Feldbus
