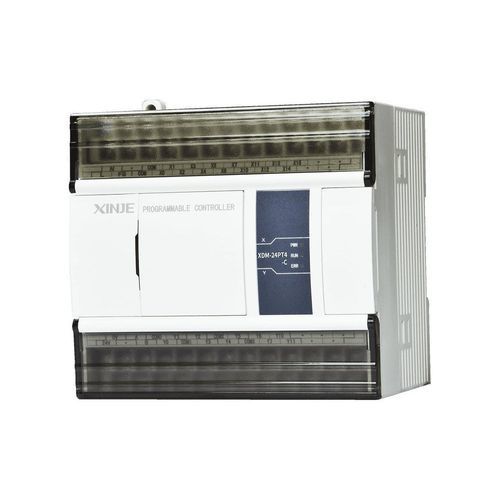

Motion Controller / 10-Achsen XDM series

RS-485USBModbus RTU

Übersicht
Neben allen Funktionen einer Standard-SPS bietet der Standard-Motion-Controller der XDM-Serie eine etwa 15× höhere Verarbeitungsleistung gegenüber der XC-Serie, erweiterten internen Speicher, 2-Achsen-Verknüpfung, lineare und Kreisbögen-Interpolation sowie Follow-up-Funktionen. Unterstützt externe SD-Karten zur Datenspeicherung und Erweiterung über rechte/linke Erweiterungsmodule und eine Erweiterungs-BD-Karte.

Grundfunktionen und Konfigurationen

• Programmkapazität: 512 KB – 1,5 MB
• Befehlsausführungszeit: 0,02 – 0,05 μs
• Maximale I/O-Punkte: bis zu 572
• Sequenzielle I/O-Steuerung unterstützt
• USB Hochgeschwindigkeits-Download (bis zu 12 Mbps)

Bewegungssteuerung

• Lineare Interpolation und Kreisinterpolation
• Follow-up-Funktion (Positionsfolge)
• 2-Achsen-Verknüpfung (synchronisierte Bewegung zweier Achsen)

Hochgeschwindigkeits-Eingang und -Ausgang

• Impulsausgänge: 4–10 Kanäle bei 100 kHz
• Hochgeschwindigkeitszähler: 4–10 Kanäle (Einphasen max. 80 kHz; AB-Phase max. 50 kHz)

Kommunikationsfunktion

• RS232
• RS485
• X-NET Feldbus

Technische Daten

• Serie: Standard-Motion-Controller XDM-Serie
• Programmkapazität: 512 KB – 1,5 MB
• Befehlsgeschwindigkeit: 0,02 – 0,05 μs
• Maximale I/O-Punkte: 572
• Sequenzielle I/O-Steuerung unterstützt
• USB Hochgeschwindigkeits-Download (bis zu 12 Mbps)
• Bewegung: lineare und Kreisinterpolation, Follow-up, 2-Achsen-Verknüpfung
• Hochgeschwindigkeits-Impulsausgänge: 4–10 Kanäle bei 100 kHz
• Hochgeschwindigkeitszähler: 4–10 Kanäle (Einphasen max. 80 kHz; AB-Phase max. 50 kHz)
• Kommunikation: RS232, RS485, X-NET Feldbus
• Erweiterbar: unterstützt rechte/linke Erweiterungsmodule und Erweiterungs-BD-Karte
• Unterstützt externe SD-Karte zur Datenspeicherung
