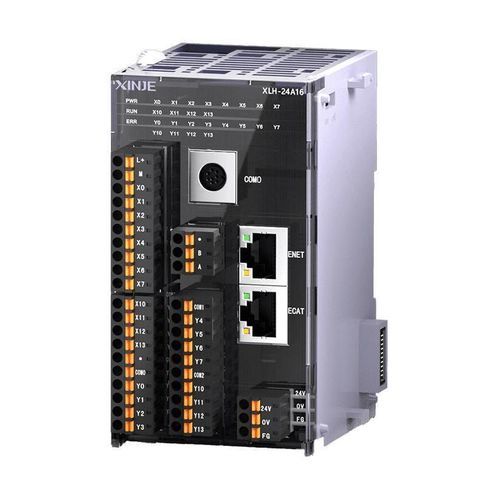

Motion Controller / EtherCAT XLH series

32-AchsenCANEthernet

Übersicht
Kompatibel mit den meisten Funktionen der XLME-Serie bietet die XLH-Serie größere Programmkapazität und höhere Verarbeitungsgeschwindigkeit. Sie unterstützt Ethernet-Kommunikation, EtherCAT-Bus, Bewegungssteuerungsbefehle wie Interpolation und Nachführung und kann Erweiterungsmodule sowie das linke Erweiterungsmodul ED anschließen.

Hauptmerkmale

• All-in-One-Steuerungssystem: Integrierte Steuerungslösung für verschiedene Automatisierungsaufgaben.
• Kartenbauweise mit leistungsstarkem Core: Kompaktes Kartenformat optimiert für Embedded-Slots.
• Umfangreiche Kommunikationskompatibilität: Unterstützt EtherCAT-konforme Geräte wie XINJE verteilte I/O, DS5C1-Servos, DP3C-Schrittmotoren und VH6-Frequenzumrichter.
• Mehrachsen-Bussteuerung: Geeignet für 3-Achsen-Linearbewegung, Kreisbogens- und Spiralinterpolation auf gängigen Dreiachs-Plattformen.
• Elektronische Nockenfunktionen: Ersetzt mechanische Nocken für höhere Genauigkeit und Flexibilität; einsetzbar in Verschließmaschinen, Kissenverpackungsmaschinen und Blasformmaschinen.
• Feedforward-Fähigkeit: Kompensiert Systemdynamik und Zeitverzögerungen zur Erhaltung von Bearbeitungsgenauigkeit und -geschwindigkeit.

Zugehörige Dokumente (Auswahl)

• XD XL XG Series Benutzerhandbuch (Software-Abschnitt) — Softwarehandbuch für XD/XL/XG-Controller.
• 2026 Xinje Komplettes Produktkatalog — umfassender Produktkatalog.
• 2026 Integrierte Industrielösungen — Überblick über integrierte Industrielösungen.

Merkmale / Technische Daten

• Serie: XLH-Serie (EtherCAT-Buscontroller).
• Kompatibilität: Kompatibel mit den meisten Funktionen der XLME-Serie.
• Kommunikation: Unterstützung für Ethernet-Kommunikation und EtherCAT-Bus.
• Bewegungssteuerung: Unterstützt Bewegungssteuerungsbefehle einschließlich Interpolation und Nachführung.
• Mehrachsen-Unterstützung: Unterstützt Mehrachsenbewegungen; anwendbar auf 3-Achsen-Linearbewegung, Kreisbogens- und Spiralinterpolation.
• Erweiterung: Kann Erweiterungsmodule und das linke Erweiterungsmodul ED anschließen.
• Elektronische Nocken-Kapazität: Bis zu 32 Nocken-Tabelleninstanzen; jede Tabelle kann bis zu 1000 Schlüsselpunkt speichern; Schlüsselpunkte in Master-Slave-Diagrammen bearbeitbar.
• Leistung: Größere Programmkapazität und höhere Verarbeitungsgeschwindigkeit im Vergleich zu Referenzmodellen.
• Anwendungen: Für präzise Bewegungssteuerung in Verpackung, Verschließung, Blasform und ähnlichen automatisierten Maschinen.
