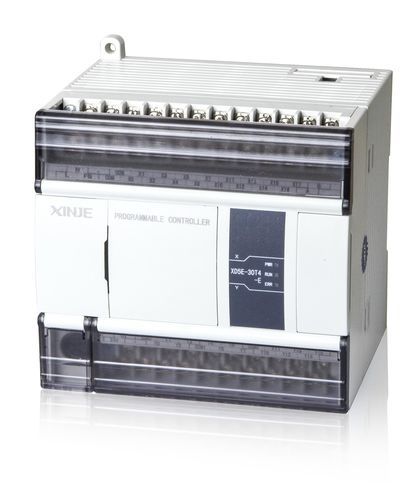

SPS auf Ethernet-Netz XD5E series

kompaktmit integriertem E/Amit erweiterbaren E/A-Karten

Überblick
Die Serie XD5E ist ein erweiterter Ethernet-programmierbarer Controller. Sie bietet höhere Verarbeitungsleistung (ca. 2–3 mal schneller als die XDM-Serie), größeren internen Ressourcenraum, RS232/RS485-Serienschnittstellen und Ethernet-Kommunikation. Die SD-Kartenfunktion wird nicht unterstützt. Der Controller ist kompatibel mit rechten Erweiterungsmodulen, BD-Board und linken Erweiterungs-ED-Modulen für Systemerweiterungen.

Hauptmerkmale und Konfigurationen

• Programmkapazität: 1 MB
• Grundlegende Befehlsausführungszeit: 0,01–0,03 μs
• Maximale I/O-Punkte: 572
• I/O sequentielle Steuerung

Hochgeschwindigkeits-Ein- und Ausgänge

• 2–10 Kanäle 100 kHz Puls-Ausgänge
• 3–10 Kanäle Hochgeschwindigkeitszählung (Einphasen bis zu 80 kHz; AB-Phase bis zu 50 kHz)

Kommunikationsschnittstellen

• RS232
• RS485
• RJ45
• Ethernet-Kommunikation
• Unterstützung für Feldbus X-NET

Erweiterung und Kompatibilität

• Höhere Verarbeitungsleistung und größere interne Ressourcen im Vergleich zur XDM-Serie
• Unterstützt serielle und Ethernet-Kommunikation für verschiedene Konnektivitätsszenarien
• Kompatibel mit rechten Erweiterungsmodulen, BD-Board und linken Erweiterungs-ED-Modulen zur Systemerweiterung

Technische Daten

• Serie: XD5E
• Programmspeicher: 1 MB
• Befehlsgeschwindigkeit: 0,01–0,03 μs
• Maximale I/O-Punkte: 572
• PWM/Puls-Ausgangskanäle: 2–10 Kanäle bei 100 kHz
• Hochgeschwindigkeitszählung: 3–10 Kanäle (Einphasen bis zu 80 kHz; AB-Phase bis zu 50 kHz)
• Unterstützte serielle Schnittstellen: RS232, RS485
• Ethernet: RJ45 unterstützt
• Feldbus: X-NET Unterstützung
• Erweiterung: unterstützt rechte Erweiterungsmodule, BD-Board und linke Erweiterungs-ED-Module
